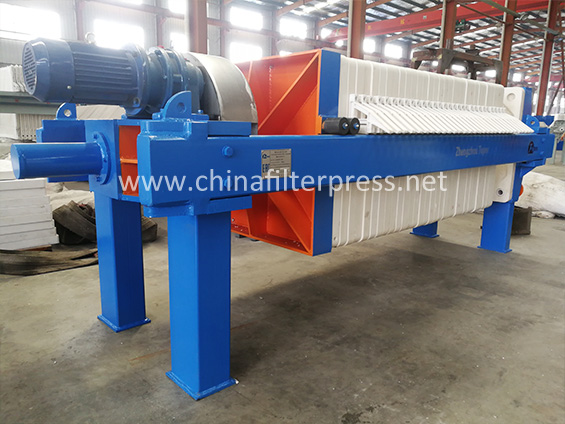

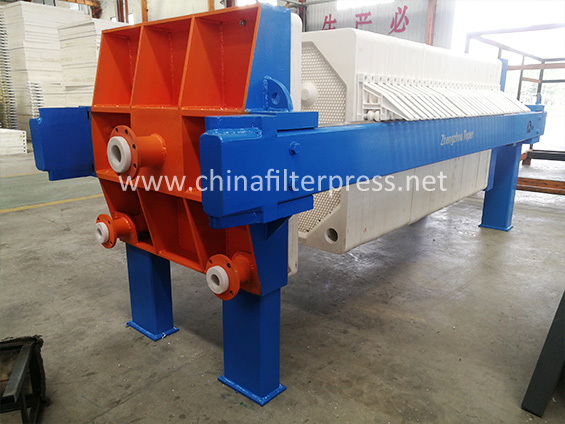

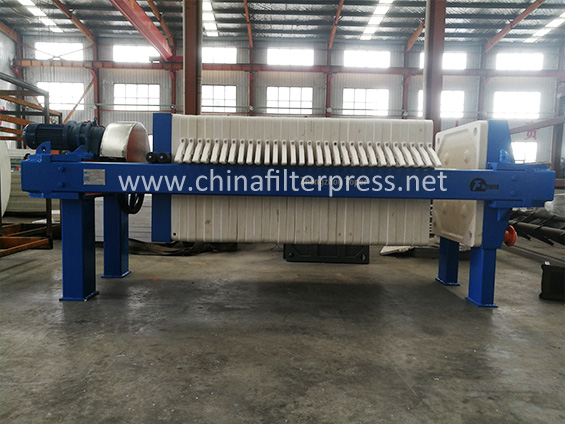

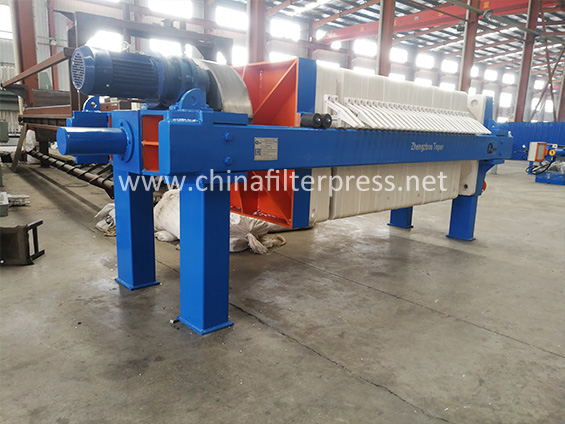

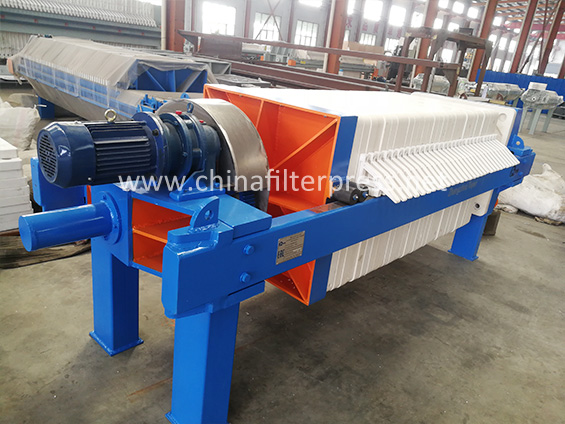

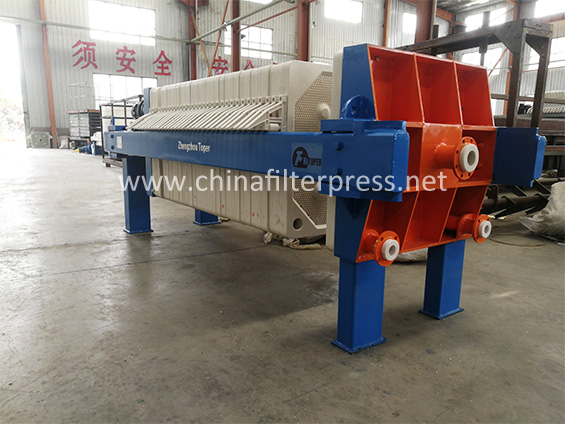

El filtro prensa de compresión mecánica es impulsado por un motor eléctrico para impulsar el reductor, que empuja la placa de compresión a través de los componentes de transmisión para comprimir la placa de filtro. El tornillo de compresión y la tuerca de fijación están diseñados con un ángulo helicoidal autoblocante confiable para garantizar confiabilidad y estabilidad durante la compresión.
El filtro prensa de compresión mecánica es impulsado por un motor eléctrico para impulsar el reductor, que empuja la placa de compresión a través de los componentes de transmisión para comprimir la placa de filtro. El tornillo de compresión y la tuerca de fijación están diseñados con un ángulo helicoidal autoblocante confiable para garantizar confiabilidad y estabilidad durante la compresión. Tiene funciones de protección integrales, controla completamente automáticamente el motor e implementa protección contra sobrecalentamiento y sobrecarga para el motor.
Actualmente, las placas filtrantes para filtros prensa están hechas de polímeros. Según las necesidades, la placa filtrante también se seleccionará de materiales de hierro fundido o acero inoxidable, que proporcionan una buena superficie de drenaje para la tela filtrante. Los tamaños de las placas de filtro varían desde 250 x 250 mm hasta 2,0 x 2,0 m, con tamaños más grandes y más pequeños disponibles.
Las prensas de filtro suelen utilizar tela filtrante como medio filtrante. Los materiales incluyen tela filtrante de polipropileno, tela no tejida, tela de algodón, etc. También se pueden utilizar como medio filtrante cartón de filtro, cartón de pulpa de algodón o membrana filtrante según sea necesario. Normalmente, el espesor de la torta de filtración de un filtro prensa de placas y marcos puede alcanzar los 50 mm, pero en casos extremos este espesor puede aumentar hasta 200 mm. La prensa de filtro de cámara (prensa de filtro de placa cóncava) puede formar una torta de filtro con un espesor de 30-40 mm.
Antes de filtrar con un filtro prensa, si la suspensión sólida se ha asentado, el licor mezclado necesita un tratamiento previo, lo que puede mejorar el rendimiento del filtro prensa porque aumenta la porosidad de la torta de filtrado, acelerando así la velocidad de filtración. El tamaño de los flóculos se puede controlar cambiando la temperatura, la concentración y el pH. Además, si la torta de filtración es impermeable y no favorece el flujo del filtrado, se pueden añadir coadyuvantes de filtración durante el proceso de pretratamiento para aumentar la porosidad de la torta de filtración, reducir la resistencia de la torta de filtración y obtener una torta de filtración más gruesa. Sin embargo, el coadyuvante de filtración debe poder eliminarse de la torta de filtración mediante un tratamiento físico o químico. Un auxiliar de filtración común es la tierra de diatomeas, que tiene una fracción de vacío de 0,85.
La ventaja de este filtro prensa de compresión mecánica es que el bloqueo automático de la tuerca puede evitar que el vástago del pistón retroceda por sí solo, y la tuerca es impulsada por un motor reductor, reemplazando la operación manual, lo cual es seguro y confiable.
Se utiliza principalmente para la separación sólido-líquido en la industria química, protección del medio ambiente, minería, metalurgia, lavado de carbón, alimentación, impresión y teñido, fabricación de azúcar y otras industrias.
| Presupuesto | Área de filtro | Tamaño de la placa filtrante | Espesor de la torta de filtración | Volumen de la cámara de filtrado | Número de placas filtrantes | Número de cuadros de filtro | Presión del filtro | Potencia del motor | Dimensiones generales (mm) |
| (m2) | (mm) | (mm) | (L) | (PCS) | (PCS) | (MPa) | (KW) | (L×W×H) | |
| BJ15/630-30U | 15 | 630×630 | 30 | 226 | 18 | 19 | 0.6 | 2.2 | 2140×1050×1150 |
| BJ20/630-30U | 20 | 297 | 24 | 25 | 3000×1050×1150 | ||||
| BJ30/630-30U | 30 | 452 | 37 | 38 | 3650×1050×1150 | ||||
| BJ40/630-30U | 40 | 595 | 49 | 50 | 4250×1050×1150 | ||||
| BJ30/870-30U | 30 | 870×870 | 524 | 23 | 24 | 0.6 | 3 | 3310×1400×1300 | |
| BJ40/870-30U | 40 | Opcional | 677 | 30 | 31 | 3730×1400×1300 | |||
| BJ50/870-30U | 50 | 800×800) | 852 | 38 | 39 | 4210×1400×1300 | |||
| BJ60/870-30U | 60 | 1048 | 46 | 47 | 4690×1400×1300 | ||||
| BJ70/870-30U | 70 | 1223 | 54 | 55 | 5170×1400×1300 | ||||
| BJ80/870-30U | 80 | 1398 | 62 | 63 | 5650×1400×1300 |
| Especificaciones y modelos | Área de filtrado | Tamaño de la placa de filtro | Espesor de la torta de filtración | Volumen de la cámara de filtrado | Número de placas filtrantes | Presión del filtro | Potencia del motor | Dimensiones (mm) |
| (m2) | (mm) | (mm) | (L) | (PCS) | (MPa) | (KW) | (L×W×H) | |
| XJ15/630-30U | 15 | 630×630 | 30 | 226 | 18 | 0.6 | 2.2 | 2140×1050×1150 |
| XJ20/630-30U | 20 | 297 | 24 | 3000×1050×1150 | ||||
| XJ30/630-30U | 30 | 452 | 37 | 3650×1050×1150 | ||||
| XJ40/630-30U | 40 | 595 | 49 | 4250×1050×1150 | ||||
| XJ30/870-30U | 30 | 870×870 Opcional 800×800 | 460 | 23 | 0.6 | 3 | 3165×1270×1300 | |
| XJ40/870-30U | 40 | 595 | 30 | 3550×1270×1300 | ||||
| XJ50/870-30U | 50 | 749 | 38 | 3990×1270×1300 | ||||
| XJ60/870-30U | 60 | 902 | 46 | 4430×1270×1300 | ||||
| XJ70/870-30U | 70 | 1056 | 54 | 4900×1270×1300 | ||||
| XJ80/870-30U | 80 | 1210 | 62 | 5310×1270×1300 | ||||
| XJ50/1000-30U | 50 | 1000×1000 | 752 | 28 | 0.6 | 3 | 3680×1400×1400 | |
| XJ60/1000-30U | 60 | 908 | 34 | 4040×1400×1400 | ||||
| XJ70/1000-30U | 70 | 1063 | 40 | 4400×1400×1400 | ||||
| XJ80/1000-30U | 80 | 1219 | 46 | 4760×1400×1400 | ||||
| XJ100/1000-30U | 100 | 1505 | 57 | 5420×1400×1400 | ||||
| XJ120/1000-30U | 120 | 1816 | 69 | 6140×1400×1400 |
