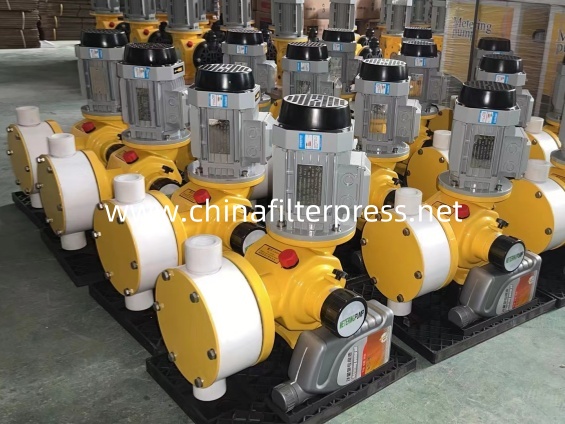

Una bomba dosificadora de diafragma es un dispositivo que se utiliza para medir líquidos con precisión. Utiliza un diafragma especialmente diseñado para realizar un movimiento alternativo que completa el proceso de succión y descarga del líquido.
Una bomba dosificadora de diafragma es un dispositivo utilizado para la dosificación precisa de líquidos. Utiliza un diafragma especialmente diseñado para realizar un movimiento alternativo, completando el proceso de admisión y descarga. Ampliamente utilizada en las industrias química, farmacéutica, alimentaria y de protección ambiental, se ha convertido en una bomba indispensable para aplicaciones de dosificación de fluidos. Las bombas dosificadoras de diafragma dosifican líquidos con precisión y pueden personalizarse con características adicionales como amortiguación de pulsos y accionamiento magnético para mejorar la eficiencia de la producción y la calidad del producto, según los requisitos del proceso.
Los principales tipos de bombas dosificadoras de diafragma son: bombas dosificadoras de diafragma mecánicas, bombas dosificadoras de diafragma electromagnéticas y bombas dosificadoras de diafragma hidráulicas.
El motor impulsa el tornillo sin fin a través de un acoplamiento que, mediante un mecanismo reductor de engranajes sin fin, hace girar el eje principal y la excéntrica. La excéntrica impulsa entonces el taqué para que se mueva alternativamente dentro del cilindro guía. Junto con el diafragma, la válvula unidireccional crea gradualmente un vacío dentro de la cámara de la bomba, lo que provoca la apertura de la válvula de succión y la aspiración de líquido. Cuando el diafragma se desplaza hacia su punto muerto delantero, la válvula de succión se cierra y la válvula de descarga se abre, permitiendo la descarga de líquido bajo la fuerza del diafragma. El movimiento alternativo de la bomba, ajustado a una carrera específica, produce una descarga de líquido continua, presurizada y cuantitativa.

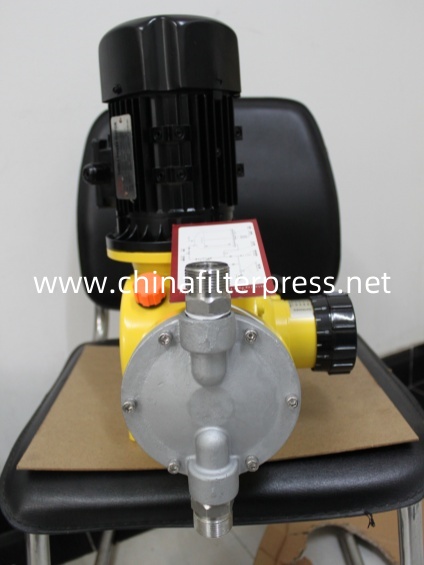

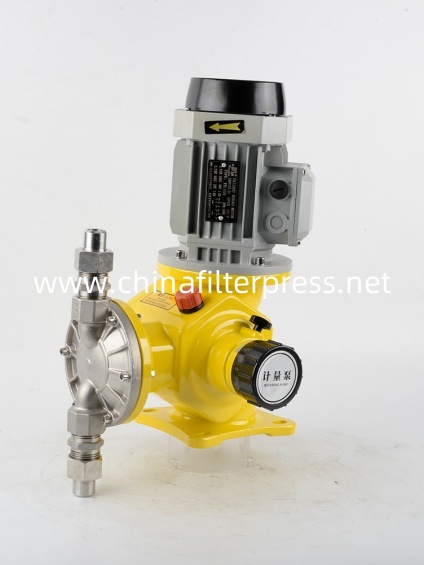

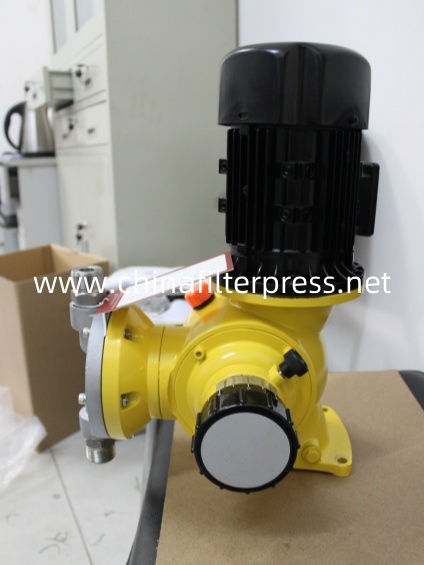

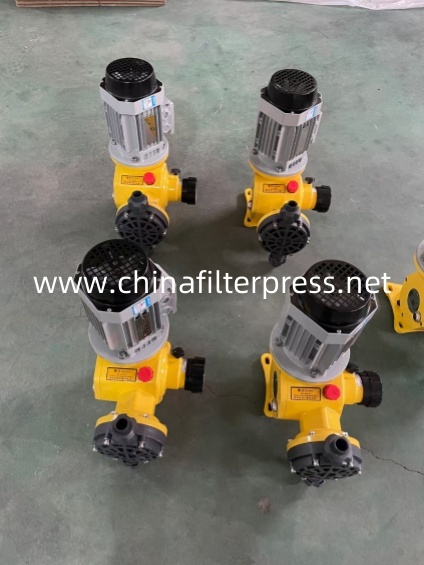

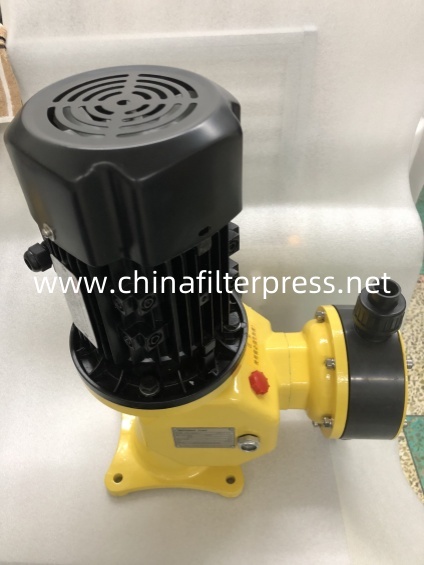

La bomba dosificadora de diafragma mecánica consta de tres componentes principales: un motor, una caja de transmisión y un cilindro. Presenta un diseño de pulsación suave para minimizar el impacto. Utiliza un mecanismo de ajuste deslizante excéntrico variable y un accionamiento por biela-manivela. Es duradera y requiere poco mantenimiento. Acciona mecánicamente un diafragma de PTFE (disponible en diversos materiales). Dispone de una variedad de materiales y configuraciones de bomba, con una precisión estable de ±2 % (relación de reducción 10 %-1).
1. Los rodamientos de bolas resistentes al desgaste garantizan un funcionamiento estable y el diseño estructural reforzado es adecuado para entornos operativos exigentes.
2. El diafragma de PTFE de accionamiento mecánico (disponible en una variedad de materiales) sin placa de retención en el lado del material garantiza un flujo uniforme.
3. El mecanismo excéntrico variable garantiza una pulsación de flujo suave y un rendimiento estable.
4. El caudal se puede ajustar tanto en modo de espera como en funcionamiento.
5. Espacio de instalación compacto.
6. La lubricación por baño de aceite garantiza una larga vida útil de los componentes de accionamiento.
7. Diversos materiales para el cabezal de la bomba, como PVC, PVDF, acero inoxidable 316 y materiales de alta viscosidad, son adecuados para el transporte de diversos materiales.
8. La estructura de la válvula de retención autolimpiante facilita el mantenimiento.
Esta bomba se puede utilizar ampliamente en industrias y departamentos científicos como petróleo, industria química, textil, alimentos, fabricación de papel, tecnología de energía atómica, planta de energía, plástico, farmacéutica, planta de agua, protección del medio ambiente, etc. Se utiliza para transportar de manera precisa y cuantitativa líquidos sin partículas sólidas en contenedores y tuberías presurizados o de presión normal.
Este tipo de bomba puede transportar medios líquidos corrosivos o no corrosivos con una temperatura de -30℃ a 80℃ y una viscosidad de 0,3 a 1000 mm2/s, sin partículas sólidas.
| Modelo | Caudal máximo (L/h) | Presión máxima (bar) | Número de carreras (min^-1) | Potencia del motor (kW) | |
| GM0002 | 2.25 | 12 | 36 | 0.25 0.37 |
|
| GM0005 | 4.5 | 36 | |||
| GM0010 | 9 | 36 | |||
| GM0025 | 25 | 10 | 72 | ||
| GM0050 | 50 | 7 | 0.144 | ||
| GM0090 | 85 | 72 | |||
| GMO120 | 115 | 72 | |||
| GMO170 | 1 70 | 144 | |||
| GM0240 | 235 | 144 | |||
| GM0330 | 315 | 5 | 144 | ||
| GM0400 | 400 | 144 | 0.37 | ||
| GM0500 | 500 | 180 | |||
| GB0080 | 82 | 10 | 36 | 0.55 0.75 |
|
| GB0180 | 167 | 72 | |||
| GB0250 | 237 | 102 | |||
| GB0350 | 334 | 144 | |||
| GB0450 | 416 | 1 80 | |||
| GB0500 | 464 | 7 | 144 | ||
| GB0600 | 583 | 180 | |||
| GB0700 | 656 | 3.5 | 102 | ||
| GB1000 | 946 | 144 | |||
| GB1200 | 1 200 | 180 | 0.75 | ||
| GB1500 | 1 500 | 3 | 180 | ||
| GB1800 | 1 800 | 206 | |||
| GB2000 | 2000 | ||||
