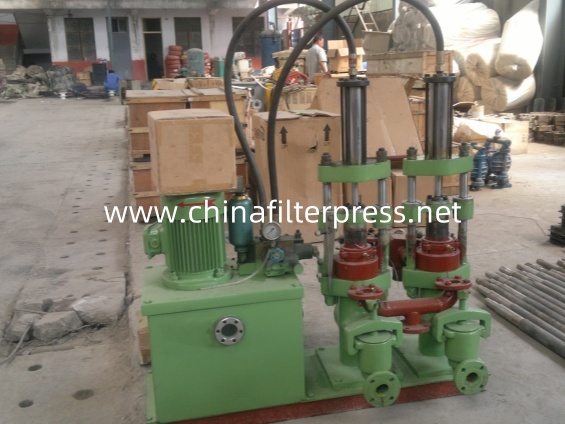

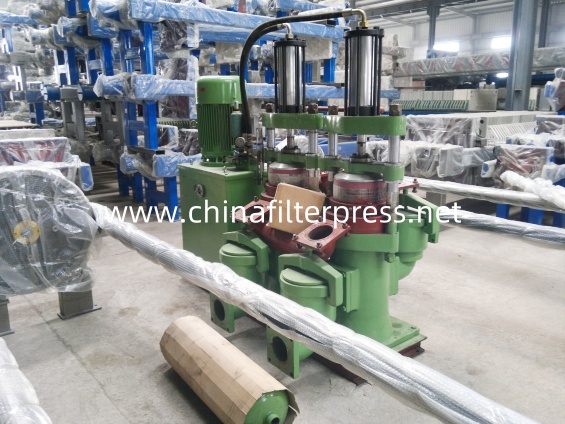

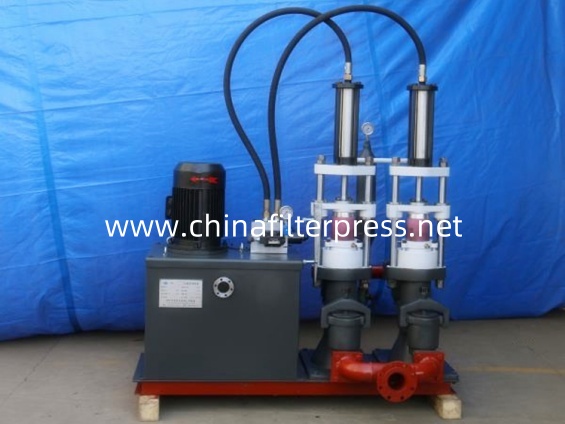

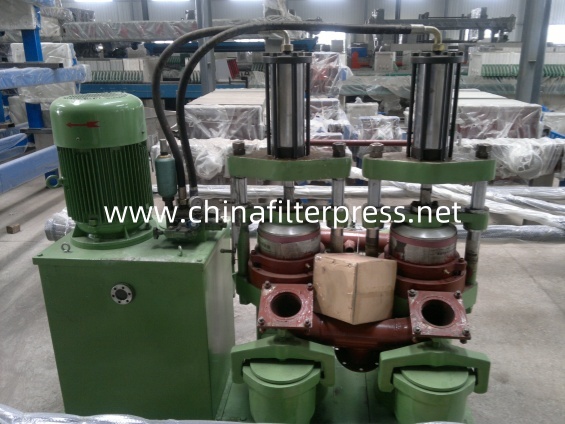

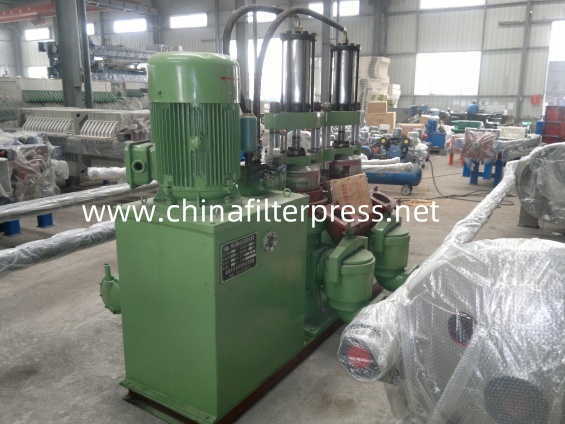

La bomba de émbolo es una bomba de desplazamiento positivo, de doble efecto y accionamiento hidráulico. Al utilizar α-alúmina como émbolo, ofrece alta resistencia al desgaste y a la corrosión. Es ideal para su uso con filtros prensa en diversas aplicaciones de separación sólido-líquido.
La bomba de émbolo es una bomba de desplazamiento positivo, de doble efecto y accionamiento hidráulico. Su émbolo utiliza α-alúmina, lo que ofrece una alta resistencia al desgaste y a la corrosión. Es ideal para su uso con filtros prensa en diversas aplicaciones de separación sólido-líquido. En comparación con las bombas centrífugas, de tornillo y rotativas, esta bomba ofrece ventajas: baja presión y potencia, mínimo desgaste, larga vida útil y control de temperatura ajustable. Los costes de mantenimiento son solo una décima parte de los de las bombas centrífugas, de tornillo y rotativas, lo que reduce los costes y el consumo de energía para los usuarios.
Esta bomba controla automáticamente el caudal de salida manteniendo una presión de ajuste constante. Se establece un valor de presión según las condiciones reales de funcionamiento. Cuando la presión alcanza el valor establecido, el aumento de presión se detiene. La bomba ajusta automáticamente su velocidad entre cero y el caudal máximo, manteniendo la presión de ajuste. De accionamiento hidráulico, ofrece alta presión, un ajuste rápido de la presión y un funcionamiento suave. Su émbolo cerámico de α-alúmina minimiza el desgaste, facilitando la operación, la instalación y el mantenimiento, a la vez que mantiene bajos costos y una larga vida útil.
Accionamiento hidráulico: El motor acciona la bomba de engranajes, convirtiendo el aceite hidráulico de baja presión en aceite de alta presión (hasta 4.0 MPa). Este aceite a alta presión ingresa alternativamente a los cilindros hidráulicos dobles a través de una válvula de inversión, impulsando los pistones alternativos.
Cambio de volumen del émbolo: Los pistones del cilindro hidráulico están conectados rígidamente al émbolo cerámico. El movimiento alternativo de los pistones impulsa directamente su movimiento sincronizado dentro del cilindro de la bomba. Al extraer los émbolos, el volumen de la cámara de la bomba aumenta, creando presión negativa; al empujarlos, el volumen de la cámara de la bomba disminuye, generando alta presión.
Ciclo de autocebado y descarga: Al extraer los émbolos, creando presión negativa, la válvula de succión se abre automáticamente y la válvula de descarga se cierra, permitiendo que el material se autocebe en la cámara de la bomba gracias a la diferencia de presión. Cuando los émbolos se empujan hacia adentro, aumentando la presión, la válvula de succión se cierra y la válvula de descarga se abre, transfiriendo el material de alta presión a la cámara del filtro prensa, completando un solo ciclo de transferencia.
1. Resistente al desgaste: El émbolo está fabricado con cerámica de alúmina cocida y finamente molido, alcanzando una dureza HLC de 8,5 o superior y una rugosidad superficial de 0,4 µm. No se produce cizallamiento entre el émbolo y el material transportado, lo que lo hace adecuado para transportar materiales con arena y partículas sólidas.
2. Gran capacidad de autocebado: La bomba de vacío de émbolo tiene una capacidad de autocebado de 4 a 8 metros (la distancia de succión varía según la gravedad específica del material).
3. Presión constante ajustable y variable automática: La presión de funcionamiento de la bomba de lodo de émbolo se puede ajustar en un rango de 0 a 20 kg/cm². La presión ajustada se mantiene constante incluso si se cierra la salida de la bomba mientras está en funcionamiento.
4. Alta presión: El modelo estándar tiene una presión máxima de 20 kg/cm². A una presión de 5 kg/cm² y un caudal determinado, la potencia del motor de la bomba de lodos de émbolo es uno o dos modelos menor que la de otras bombas.
5. Funcionamiento sencillo: La presión se ajusta simplemente apretando o aflojando la válvula reguladora de presión. Una vez ajustada la presión, bloquéela y no vuelva a ajustarla.
6. Bajo coste de uso: Las únicas piezas de desgaste de la bomba son el disco de la válvula y el sello del émbolo. Los intervalos de sustitución son de 3 a 6 meses para lodos cerámicos y de 6 a 12 meses para lodos municipales.
7. Larga vida útil: Al menos 15 años.
8. Fabricación a medida: Disponemos de configuraciones flexibles para adaptar los productos a las necesidades operativas específicas de cada usuario.

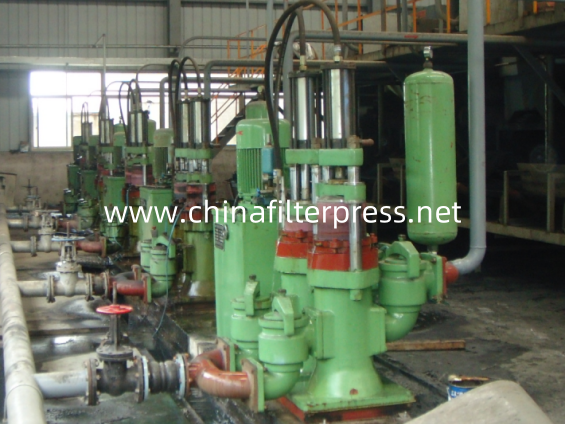

Se utiliza para el secado por aspersión de lodos cerámicos, la combustión por aspersión a alta presión de lodos de agua y carbón, y el transporte a larga distancia de aguas residuales, diversos líquidos en suspensión, lodos y líquidos con contenido de arena. También se utiliza ampliamente en la alimentación de filtros prensa.
|
Especificaciones |
Caudal nominal (m³/h) | Rango de presión (MPa) | Presión nominal (MPa) |
Recorrido(mm) |
Motor (kW) |
Dimensiones (mm) |
Bridas de entrada/salida |
|
TBYB85 |
2.8 |
0-2.5 |
2 |
220 |
4 |
1290*1050*1500 |
DN50/DN40 |
|
TBYB120 |
7.1 |
0-2.5 |
2 |
250 |
5.5 |
1600*1150*1600 |
DN80/DN65 |
|
TBYB140 |
10 |
0-2.5 |
2 |
250 |
7.5 |
1600*1200*1600 |
DN80/DN65 |
|
TBYB200 |
19 |
0-2.5 |
2 |
250 |
18.5 |
1700*1300*1900 |
DN100/DN80 |
|
TBYB250 |
30 |
0-2 |
1.8 |
250 |
22 |
1940*1600*2200 |
DN125/DN100 |
|
TBYB300 |
40 |
0-2 |
1.8 |
250 |
30 |
2100*1800*2200 |
DN125/DN125 |
|
TBYB400 |
80 |
0-1.8 |
1.6 |
350 |
55 |
2480*2500*2600 |
DN150/DN150 |
