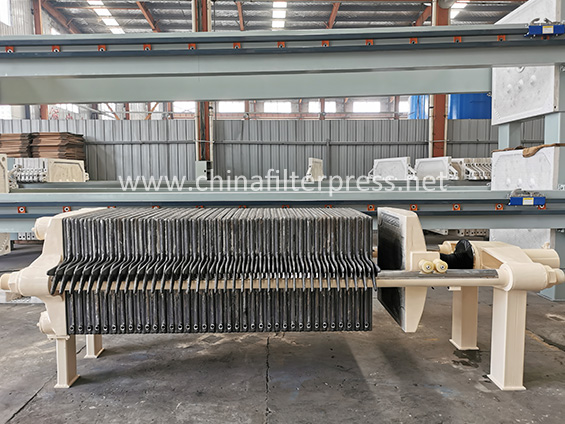

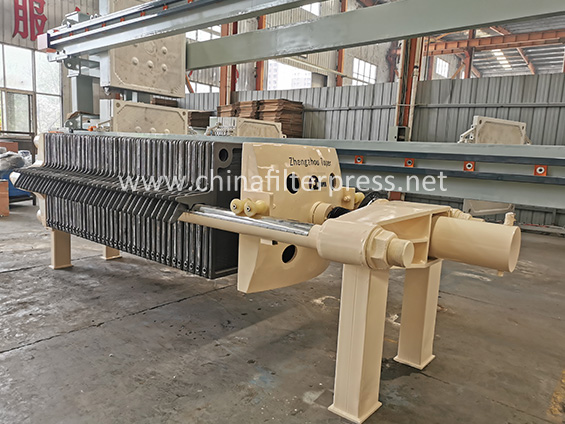

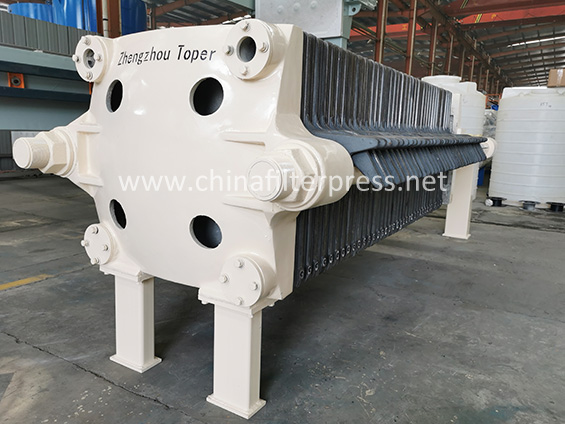

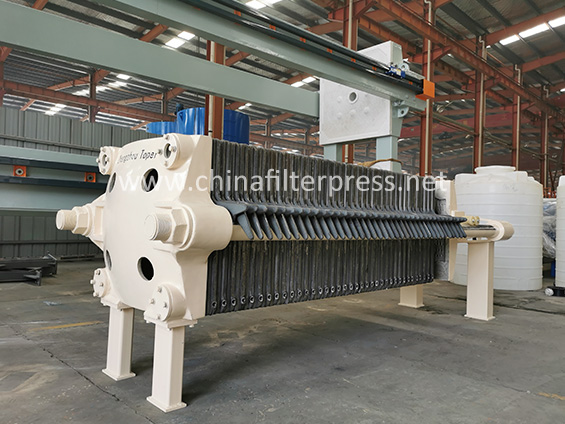

Como sugiere su nombre, los filtros prensa están hechos de hierro fundido de alta calidad y son adecuados para filtrar materiales de alta temperatura. Consiste en una serie de cámaras paralelas dispuestas en un diseño horizontal. La cámara consta de placas filtrantes apiladas, cada una con tela filtrante u otro medio filtrante adecuado. La pila de placas generalmente se comprime mediante un volante o de forma electrohidráulica, y la tela filtrante actúa como espaciador entre las cámaras individuales.
Los filtros prensa de hierro fundido están disponibles tanto en modelos manuales como automáticos. Dado que las placas de filtro de hierro fundido son muy pesadas, si el tamaño de la placa de filtro supera los 630 mm, recomendamos un filtro prensa de hierro fundido automático. Es reconocido en diversos campos por su alta resistencia, confiabilidad y larga vida útil.
Actualmente, las placas filtrantes para filtros prensa están hechas de polímeros. Según las necesidades, la placa filtrante también se seleccionará de materiales de hierro fundido o acero inoxidable, que proporcionan una buena superficie de drenaje para la tela filtrante. Los tamaños de las placas de filtro varían desde 250 x 250 mm hasta 2,0 x 2,0 m, con tamaños más grandes y más pequeños disponibles.
Las prensas de filtro suelen utilizar tela filtrante como medio filtrante. Los materiales incluyen tela filtrante de polipropileno, tela no tejida, tela de algodón, etc. También se pueden utilizar como medio filtrante cartón de filtro, cartón de pulpa de algodón o membrana filtrante según sea necesario. Normalmente, el espesor de la torta de filtración de un filtro prensa de placas y marcos puede alcanzar los 50 mm, pero en casos extremos este espesor puede aumentar hasta 200 mm. La prensa de filtro de cámara (prensa de filtro de placa cóncava) puede formar una torta de filtro con un espesor de 30-40 mm.
Antes de filtrar con un filtro prensa, si la suspensión sólida se ha asentado, el licor mezclado necesita un tratamiento previo, lo que puede mejorar el rendimiento del filtro prensa porque aumenta la porosidad de la torta de filtrado, acelerando así la velocidad de filtración. El tamaño de los flóculos se puede controlar cambiando la temperatura, la concentración y el pH. Además, si la torta de filtración es impermeable y no favorece el flujo del filtrado, se pueden añadir coadyuvantes de filtración durante el proceso de pretratamiento para aumentar la porosidad de la torta de filtración, reducir la resistencia de la torta de filtración y obtener una torta de filtración más gruesa. Sin embargo, el coadyuvante de filtración debe poder eliminarse de la torta de filtración mediante un tratamiento físico o químico. Un auxiliar de filtración común es la tierra de diatomeas, que tiene una fracción de vacío de 0,85.
1. Ampliamente utilizado en la deshidratación de diversos aceites (aceite de motor, aceite vegetal, etc.) a alta temperatura.

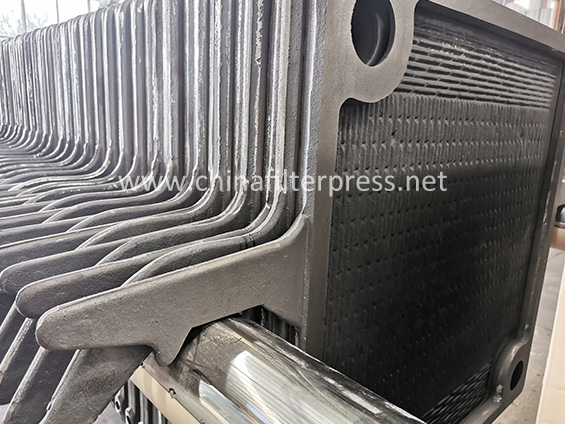

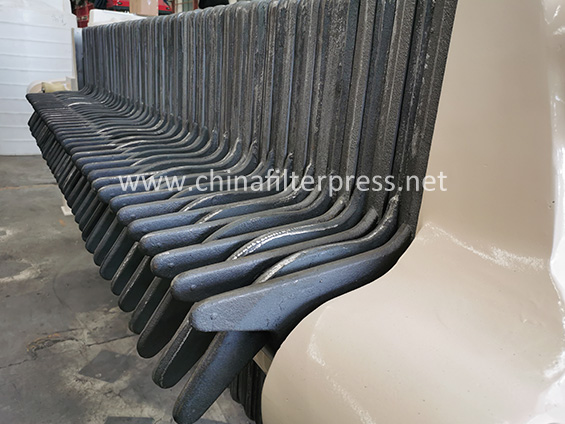

2. El marco de la placa del filtro está hecho de hierro fundido o hierro dúctil de alta calidad. Se utiliza para filtrar materiales de alta temperatura, con alta resistencia a la presión y larga vida útil.
3. Temperatura máxima: hasta 300 grados centígrados.
4. Dimensiones máximas de la placa de filtro: 1130*1130 mm
5. Hay dos tipos de placas de filtro: tipo cámara y tipo placa y marco, que pueden satisfacer diferentes necesidades de filtración.
Procesamiento de concentrados, minerales industriales, procesamiento metalúrgico, procesamiento químico, industrias alimentaria y farmacéutica, recuperación de aceites usados, etc.
1. Sistema automático de aleta de acumulación de líquido: se utiliza para recoger el líquido que se filtra de la tela filtrante y la placa filtrante para evitar la contaminación del sitio de construcción. También evita que la torta de filtración quede empapada.
2. Carro recolector de lodo: El material suele ser acero al carbono o acero inoxidable. La parte inferior está equipada con ruedas universales para facilitar el movimiento. Colocado debajo de la placa de filtro de una pequeña prensa de filtro, se puede utilizar para recolectar tortas de filtro para facilitar su transporte.
3. Tolva de almacenamiento de lodo: se utiliza para recoger la torta de filtración retirada después de la filtración para facilitar su transporte. Hay dos métodos de apertura: eléctrico y neumático.
4. Transportador de banda: se utiliza para transportar la torta de filtración descargada. Se coloca debajo de la prensa de filtro para transportar la torta de filtración al lugar designado, lo que reduce la intensidad de trabajo.
| Especificaciones y modelos | Área de filtro (m2) | Diámetro interior de la placa filtrante (mm) | Espesor de la placa filtrante (mm) | Volumen de la cámara de filtrado (L) | Número de placas de filtro (PCS) | Número de cuadros de filtro (PCS) | Presión de filtración (MPa) | Dimensiones (mm) |
| (L×W×H) | ||||||||
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 2055×870×880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 2785×870×880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 3305×870×880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 2030×870×880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 2280×870×880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 2780×870×880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 3280×870×880 | ||||
| BQ20/630-25 | 20 | 630 x630 | 25 | 298 | 24 | 25 | 0.6 | 2750×1150×1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 3220×1150×1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 3870×1150×1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 2960×1150×1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 3610×1150×1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 4210×1150×1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 2600×1100×1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 3250×1100×1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 3900×1100×1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 2950×1100×1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 3580×1100×1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 4180×1100×1100 | ||||
| Especificaciones y modelos | Área de filtro (m2) | Diámetro interior de la placa filtrante (mm) | Espesor de la placa filtrante (mm) | Volumen de la cámara de filtrado (L) | Número de placas de filtro (PCS) | Número de cuadros de filtro (PCS) | Presión de filtración (MPa) | Dimensiones (mm) |
| (L×W×H) | ||||||||
| BY40/800-25 | 40 | 800 x 800 | 25 | 496 | 30 | 31 | 0.6 | 3550×1380×1300 |
| BY50/800-25 | 50 | 624 | 38 | 39 | 3970×1380×1300 | |||
| BY60/800-25 | 60 | 752 | 46 | 47 | 4420×1380×1300 | |||
| BY70/800-25 | 70 | 880 | 54 | 55 | 5320×1380×1300 | |||
| BY80/800-25 | 80 | 1008 | 62 | 63 | 3500×1380×1300 | |||
| XY40/800-25 | 40 | 25 | 595 | 30 | 0.8 | 3720×1380×1300 | ||
| XY50/800-25 | 50 | 749 | 38 | 3950×1380×1300 | ||||
| XY60/800-25 | 60 | 902 | 46 | 3950×1380×1300 | ||||
| XY70/800-25 | 70 | 1056 | 54 | 4180×1380×1300 | ||||
| XY80/800-25 | 80 | 1210 | 62 | 4400×1380×1300 |
| Especificaciones y modelos | Área de filtro (m2) | Tamaño de la placa de filtro (mm) |
Espesor de la placa filtrante (mm) |
Volumen de la cámara de filtrado (L) |
Número de placas filtrantes (PCS) |
Presión de filtración (MPa) | Peso de la máquina (kg) | Dimensiones (mm) (L×W×H) |
| XZ50/800-30 | 50 | 800 x 800 | 30 | 730 | 38 | 0.8 | 9000 | 4170×1300×1300 |
| XZ60/800-30 | 60 | 883 | 46 | 10800 | 4560×1300×1300 | |||
| XZ70/800-30 | 70 | 1036 | 54 | 12000 | 4960×1300×1300 | |||
| XZ80/1000-30 | 80 | 930x930 | 1194 | 45 | 13800 | 4775×1400×1400 | ||
| XZ90/1000-30 | 90 | 1323 | 51 | 15500 | 5245×1400×1400 | |||
| XZ100/1000-30 | 100 | 1479 | 57 | 16800 | 5915×1400×1400 | |||
| XZ80/1200-30 | 80 | 1130x1130 | 1226 | 31 | 17600 | 4100×1620×1520 | ||
| XZ90/1200-30 | 90 | 1379 | 35 | 18800 | 4340×1620×1520 | |||
| XZ100/1200-30 | 100 | 1532 | 39 | 20800 | 4580×1620×1520 | |||
| XZ120/1200-30 | 120 | 1838 | 47 | 23500 | 5060×1620×1520 | |||
| XZ150/1200-30 | 150 | 2300 | 59 | 27500 | 5780×1620×1520 | |||
| XZ180/1200-30 | 180 | 2758 | 71 | 31500 | 6500×1620×1520 |
