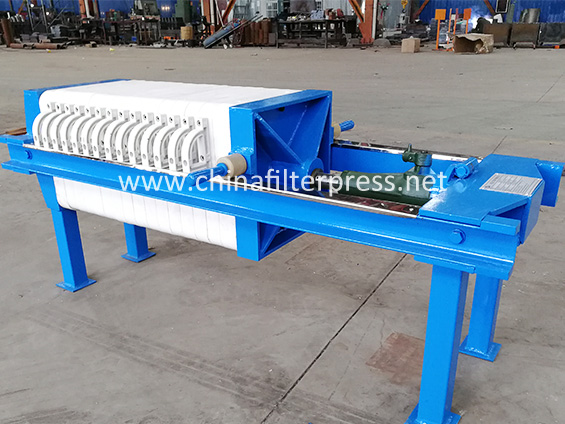

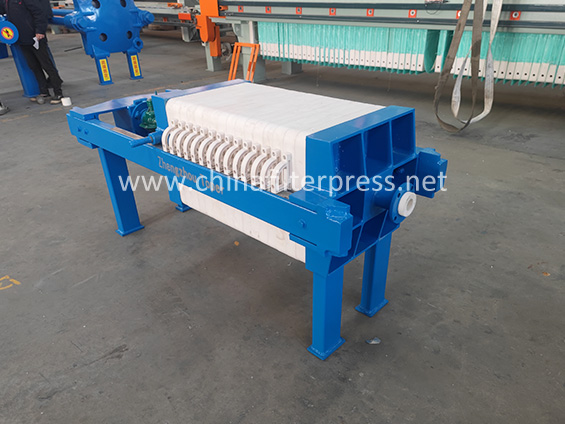

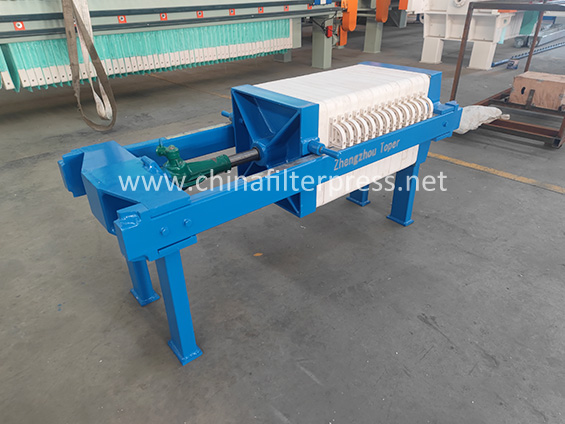

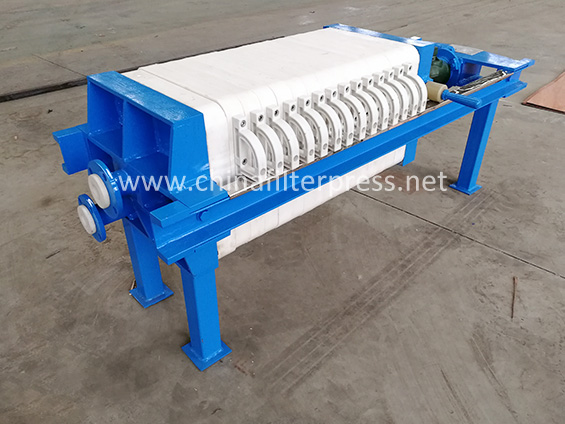

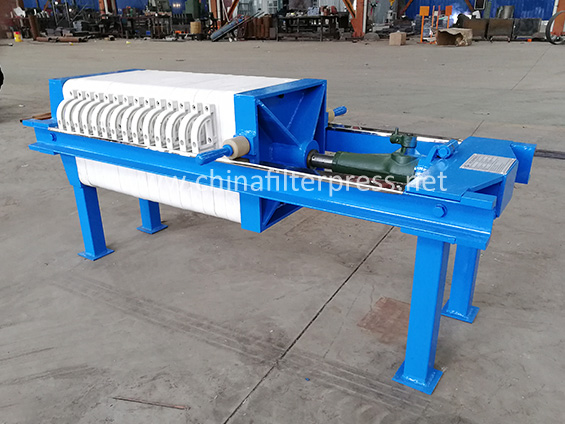

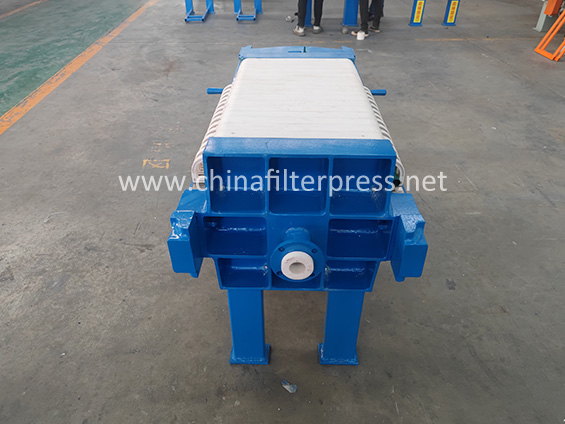

El filtro prensa de tornillo es un equipo de filtración intermitente presurizado. La placa de filtro está hecha de polipropileno. El filtro prensa de tornillo utiliza un gato de tornillo como dispositivo de sujeción. Tiene las características de una estructura simple, fácil operación, no necesita suministro de energía y es económico y práctico. Generalmente se utiliza para filtros prensa pequeños de 320 y 450.
El filtro prensa de tornillo es un equipo de filtración intermitente presurizado. La placa de filtro está hecha de polipropileno. El filtro prensa de tornillo utiliza un gato de tornillo como dispositivo de sujeción. Tiene las características de una estructura simple, fácil operación, no necesita suministro de energía y es económico y práctico. Generalmente se utiliza para filtros prensa pequeños de 320 y 450.
Actualmente, las placas filtrantes para filtros prensa están hechas de polímeros. Según las necesidades, la placa filtrante también se seleccionará de materiales de hierro fundido o acero inoxidable, que proporcionan una buena superficie de drenaje para la tela filtrante. Los tamaños de las placas de filtro varían desde 250 x 250 mm hasta 2,0 x 2,0 m, con tamaños más grandes y más pequeños disponibles.
Las prensas de filtro suelen utilizar tela filtrante como medio filtrante. Los materiales incluyen tela filtrante de polipropileno, tela no tejida, tela de algodón, etc. También se pueden utilizar como medio filtrante cartón de filtro, cartón de pulpa de algodón o membrana filtrante según sea necesario. Normalmente, el espesor de la torta de filtración de un filtro prensa de placas y marcos puede alcanzar los 50 mm, pero en casos extremos este espesor puede aumentar hasta 200 mm. La prensa de filtro de cámara (prensa de filtro de placa cóncava) puede formar una torta de filtro con un espesor de 30-40 mm.
Antes de filtrar con un filtro prensa, si la suspensión sólida se ha asentado, el licor mezclado necesita un tratamiento previo, lo que puede mejorar el rendimiento del filtro prensa porque aumenta la porosidad de la torta de filtrado, acelerando así la velocidad de filtración. El tamaño de los flóculos se puede controlar cambiando la temperatura, la concentración y el pH. Además, si la torta de filtración es impermeable y no favorece el flujo del filtrado, se pueden añadir coadyuvantes de filtración durante el proceso de pretratamiento para aumentar la porosidad de la torta de filtración, reducir la resistencia de la torta de filtración y obtener una torta de filtración más gruesa. Sin embargo, el coadyuvante de filtración debe poder eliminarse de la torta de filtración mediante un tratamiento físico o químico. Un auxiliar de filtración común es la tierra de diatomeas, que tiene una fracción de vacío de 0,85.

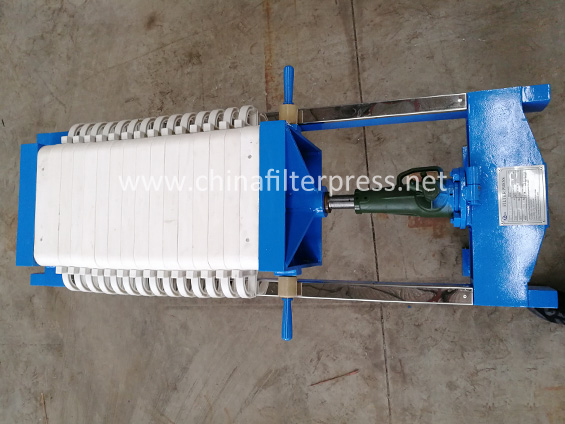

El filtro prensa consta de tres partes: marco, parte filtrante y dispositivo de prensado. La parte del marco se utiliza para soportar el mecanismo de filtrado y conectar otros componentes. Incluye una base, una placa de empuje, una placa de cola y una viga transversal. La parte filtrante se compone de una placa filtrante y una tela filtrante. El dispositivo de sujeción se compone de un engranaje pequeño, un engranaje grande, una varilla roscada y un volante. En cuanto a los tipos de placas filtrantes, existen principalmente placas filtrantes de cámara y placas filtrantes de placa y marco. Podemos recomendar el tipo de prensa de filtro adecuado según los requisitos del cliente.
1. Tamaño pequeño
2. Estructura simple y fácil operación.
3. Fácil de mover.
4. Sin consumo de electricidad, cero costes de operación.
5. Se utiliza principalmente para áreas de filtración de 1 a 40 m2.
Es ampliamente utilizado en el tratamiento de agua, tratamiento de aguas residuales y otros campos que requieren separación sólido-líquido. Es adecuado para pequeños lugares de filtración donde normalmente se utiliza una presión baja inferior a 0,4 MPa.
| Presupuesto | Área de filtrado | Tamaño de la placa de filtro | Espesor de la torta de filtración | Volumen de la cámara de filtrado | Número de placas de filtro | Presión del filtro | Peso de la máquina | Dimensiones (mm) |
| (m2) | (mm) | (mm) | (L) | (PCS) | (MPa) | (kg) | (L×W×H) | |
| XQ1/320-30U | 1 | 320 x 320 | 30 | 15 | 4 | 0.6 | 490 | 1070×570×660 |
| XQ2/320-30U | 2 | 31 | 9 | 528 | 1295×570×660 | |||
| XQ3/320-30U | 3 | 46 | 14 | 550 | 1520×570×660 | |||
| XQ4/450-30U | 4 | 450 x 450 | 60 | 9 | 0.6 | 780 | 1630×800×900 | |
| XQ6/450-30U | 6 | 91 | 14 | 830 | 1880×800×900 | |||
| XQ8/450-30U | 8 | 121 | 19 | 880 | 2130×800×900 | |||
| XQ10/450-30U | 10 | 151 | 24 | 930 | 2380×800×900 | |||
| XQ12/450-30U | 12 | 182 | 29 | 980 | 2630×800×900 | |||
| XQ15/450-30U | 15 | 225 | 36 | 1030 | 2980×800×900 | |||
| XQ16/450-30U | 16 | 243 | 39 | 1050 | 3130×800×900 | |||
| XQ15/630-30U | 15 | 630 x 630 | 226 | 18 | 0.6 | 1257 | 2370×1080×1060 | |
| XQ20/630-30U | 20 | 297 | 24 | 1347 | 2670×1080×1060 | |||
| XQ30/630-30U | 30 | 452 | 37 | 1693 | 3320×1080×1060 | |||
| XQ40/630-30U | 40 | 595 | 49 | 2193 | 4020×1080×1060 |
| Especificaciones y modelos | Área de filtrado (m2) | Tamaño de la placa de filtro (mm) | Espesor de la torta de filtración (mm) | Volumen de la cámara de filtrado (L) | Número de placas de filtro (PCS) | Número de cuadros de filtro (PCS) | Presión de filtración (MPa) | Peso de la máquina (kg) | Dimensiones(mm)(L×W×H) |
| BQ1/320-30U | 1 | 320 x 320 | 30 | 15 | 4 | 5 | 0.6 | 500 | 1180×570×660 |
| BQ2/320-30U | 2 | 31 | 9 | 10 | 545 | 1440×570×660 | |||
| BQ3/320-30U | 3 | 46 | 14 | 15 | 570 | 1700×570×660 | |||
| BQ4/450-30U | 4 | 450 x 450 | 60 | 9 | 10 | 0.6 | 798 | 1750×800×900 | |
| BQ6/450-30U | 6 | 91 | 14 | 15 | 858 | 2050×800×900 | |||
| BQ8/450-30U | 8 | 121 | 19 | 20 | 918 | 2350×800×900 | |||
| BQ10/450-30U | 10 | 151 | 24 | 25 | 978 | 2650×800×900 | |||
| BQ12/450-30U | 12 | 182 | 29 | 30 | 1038 | 2950×800×900 | |||
| BQ15/450-30U | 15 | 225 | 36 | 37 | 1122 | 3080×800×900 | |||
| BQ16/450-30U | 16 | 243 | 39 | 40 | 1158 | 3560×800×900 | |||
| BQ15/630-30U | 15 | 630 x 630 | 226 | 18 | 19 | 0.6 | 1579 | 2580×800×900 | |
| BQ20/630-30U | 20 | 297 | 24 | 25 | 1796 | 2940×800×900 | |||
| BQ30/630-30U | 30 | 452 | 37 | 38 | 2258 | 3720×800×900 | |||
| BQ40/630-30U | 40 | 595 | 49 | 50 | 2893 | 4540×800×900 |
