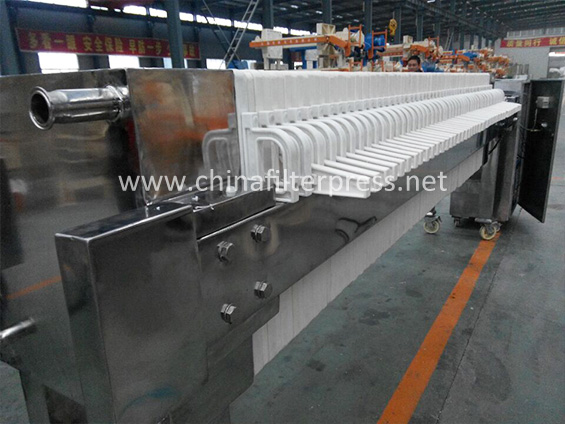

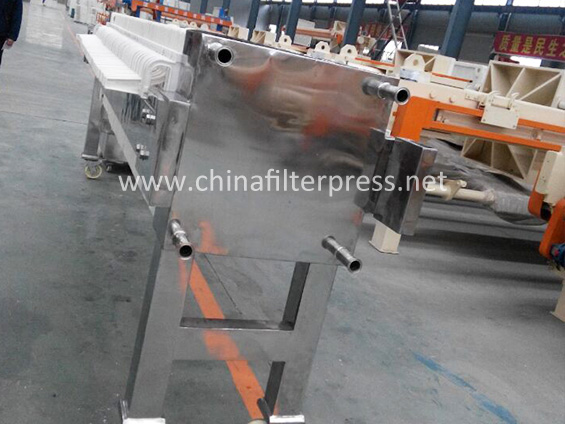

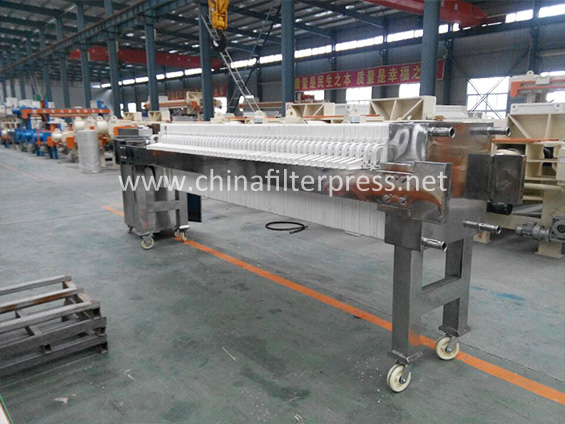

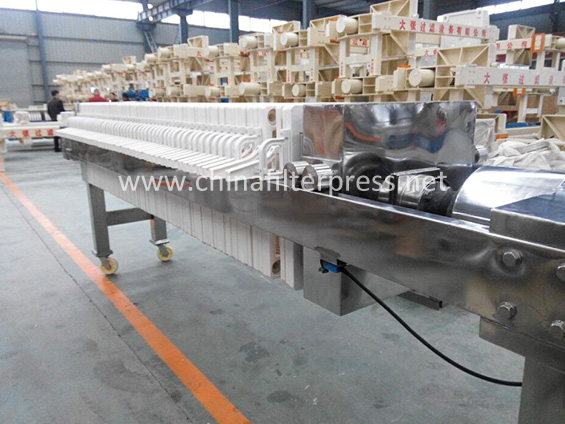

La prensa de filtro de cartón con marco y placa adopta un marco de acero inoxidable y utiliza cartón de filtro como medio filtrante. Tiene una estructura simple, es fácil de operar, fácil de mantener y tiene bajos costos operativos. La mayor ventaja es la buena calidad de filtración y un rendimiento estable.
La prensa de filtro de cartón con marco y placa adopta un marco de acero inoxidable y utiliza cartón de filtro como medio filtrante. Tiene una estructura simple, es fácil de operar, fácil de mantener y tiene bajos costos operativos. La mayor ventaja es la buena calidad de filtración y un rendimiento estable.
Actualmente, las placas filtrantes para filtros prensa están hechas de polímeros. Según las necesidades, la placa filtrante también se seleccionará de materiales de hierro fundido o acero inoxidable, que proporcionan una buena superficie de drenaje para la tela filtrante. Los tamaños de las placas de filtro varían desde 250 x 250 mm hasta 2,0 x 2,0 m, con tamaños más grandes y más pequeños disponibles.
Las prensas de filtro suelen utilizar tela filtrante como medio filtrante. Los materiales incluyen tela filtrante de polipropileno, tela no tejida, tela de algodón, etc. También se pueden utilizar como medio filtrante cartón de filtro, cartón de pulpa de algodón o membrana filtrante según sea necesario. Normalmente, el espesor de la torta de filtración de un filtro prensa de placas y marcos puede alcanzar los 50 mm, pero en casos extremos este espesor puede aumentar hasta 200 mm. La prensa de filtro de cámara (prensa de filtro de placa cóncava) puede formar una torta de filtro con un espesor de 30-40 mm.
Antes de filtrar con un filtro prensa, si la suspensión sólida se ha asentado, el licor mezclado necesita un tratamiento previo, lo que puede mejorar el rendimiento del filtro prensa porque aumenta la porosidad de la torta de filtrado, acelerando así la velocidad de filtración. El tamaño de los flóculos se puede controlar cambiando la temperatura, la concentración y el pH. Además, si la torta de filtración es impermeable y no favorece el flujo del filtrado, se pueden añadir coadyuvantes de filtración durante el proceso de pretratamiento para aumentar la porosidad de la torta de filtración, reducir la resistencia de la torta de filtración y obtener una torta de filtración más gruesa. Sin embargo, el coadyuvante de filtración debe poder eliminarse de la torta de filtración mediante un tratamiento físico o químico. Un auxiliar de filtración común es la tierra de diatomeas, que tiene una fracción de vacío de 0,85.
Se utiliza principalmente para filtrar productos líquidos como vino, jugo, bebidas, salsa de soja, jarabe, biología, productos químicos finos, etc. El filtro fino de cartón de placa y marco puede utilizar cartones de esterilización de precisión de diferentes especificaciones para filtrar diversos vinos y vinos saludables para lograr un buen efecto de esterilización.
El filtrado entra en el filtro de cartón bajo una presión determinada y entra en cada unidad de filtrado respectivamente. Bajo la acción de la capacidad de adsorción, el residuo es interceptado y eliminado. El líquido transparente filtrado de cada unidad de filtrado se reúne y fluye fuera del filtro fino, de modo que el filtrado se purifica aún más.
Puedes elegir un carro a juego, que normalmente está hecho de acero al carbono o acero inoxidable. La parte inferior está equipada con ruedas universales para facilitar el movimiento. Colocado debajo de la placa de filtro de una pequeña prensa de filtro, se puede utilizar para recolectar tortas de filtro para facilitar su transporte.
| Especificaciones y modelos | Área de filtrado (m2) | Volumen de la cámara de filtrado (L) |
Tamaño de la placa de filtro (mm) |
Espesor de la torta de filtración (mm) |
Número de placas filtrantes (pcs) |
Número de cuadros de filtro (pcs) |
Peso de la máquina (kg) |
Presión de filtración (MPa) |
Dimensiones (mm) (L x W x H) |
| BAY10/610-25U | 10 | 128 | 550 | 25 | 16 | 17 | 690 | 0.4 | 2650x1020x1020 |
| BAY15/610-25U | 15 | 189 | 550 | 25 | 24 | 25 | 715 | 0.4 | 3050x1020x1020 |
| BAY20/610-25U | 20 | 257 | 550 | 25 | 33 | 34 | 727 | 0.4 | 3450x1020x1020 |
| BAY25/610-25U | 25 | 317 | 550 | 25 | 41 | 42 | 738 | 0.4 | 3820x1020x1020 |
| BAY30/610-25U | 30 | 378 | 550 | 25 | 49 | 50 | 750 | 0.4 | 4300x1020x1020 |
