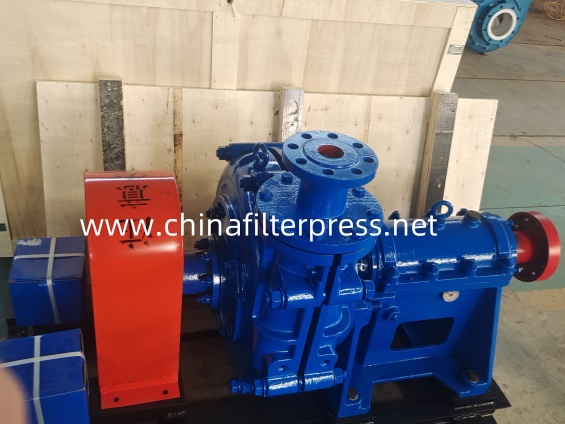

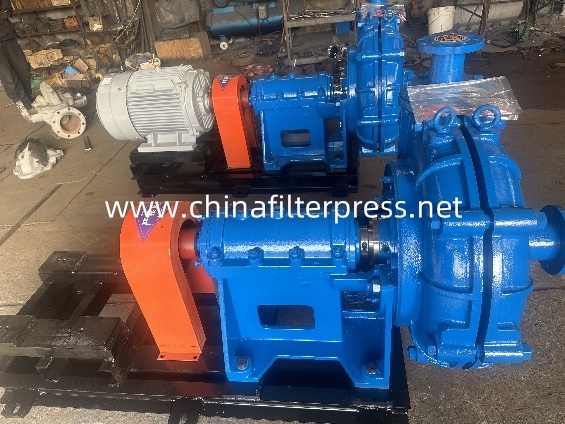

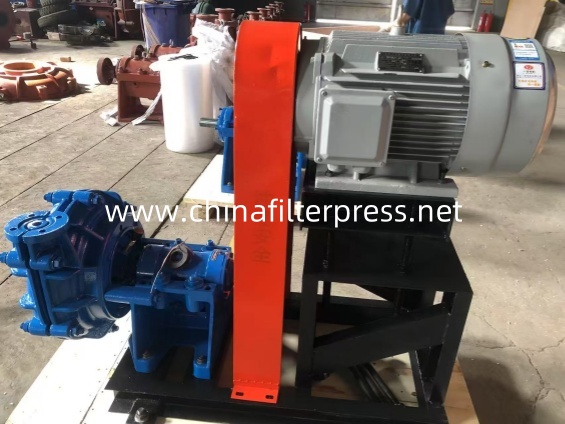

La bomba para lodos de la serie ZJ es una bomba centrífuga de alto rendimiento y alta resistencia, diseñada específicamente para el manejo de lodos abrasivos y corrosivos en aplicaciones industriales. Se utiliza principalmente para el transporte de fluidos con sólidos y se utiliza ampliamente en las industrias minera, petrolera, química y de protección ambiental. Es reconocida por su excelente resistencia al desgaste, alta presión de bombeo y capacidad para transportar lodos a largas distancias.
La bomba para lodos de la serie ZJ es una bomba centrífuga de alto rendimiento y alta resistencia, diseñada específicamente para el manejo de lodos abrasivos y corrosivos en aplicaciones industriales. Se utiliza principalmente para transportar fluidos con partículas sólidas y se utiliza ampliamente en minería, petróleo, productos químicos, protección ambiental y otros sectores.
Es conocido por su excelente resistencia al desgaste, alta elevación y capacidad para transportar lodos a largas distancias.
El principio de diseño de una bomba de lodos se basa en la fuerza centrífuga de las aspas giratorias, que separa el líquido de las partículas sólidas y lo impulsa hacia adelante. Bajo la influencia de la fuerza centrífuga, el líquido es lanzado desde el centro del impulsor hacia el borde exterior, donde gana energía y sale del borde exterior del impulsor a alta velocidad y entra en la carcasa de voluta de la bomba. En la carcasa de voluta de la bomba, el líquido disminuye su velocidad debido a la expansión gradual del canal de flujo, convirtiendo parte de su energía cinética en energía de presión estática. Finalmente, fluye hacia la tubería de descarga a una presión más alta y se entrega al lugar requerido. A medida que el líquido fluye desde el centro del impulsor hacia el borde exterior, se forma un cierto vacío en el centro del impulsor. Debido a que la presión sobre la superficie del líquido en el tanque de almacenamiento es mayor que la presión en la entrada de la bomba, el líquido es presionado continuamente hacia el impulsor.
Esta serie de bombas para lodos presenta un innovador diseño hidráulico y estructural. Los componentes del conducto de flujo están fabricados con una aleación resistente a la corrosión, con alto contenido de cromo y resistente al desgaste. Ofrecen alta eficiencia, ahorro de energía, larga vida útil, peso ligero, estructura racional, funcionamiento fiable, bajas vibraciones, bajo nivel de ruido y fácil mantenimiento. El cuerpo de la bomba utiliza un diseño de doble carcasa para facilitar la sustitución de los componentes del conducto de flujo. Según los requisitos de presión, la carcasa exterior está fabricada en hierro dúctil, mientras que la carcasa interior está fabricada en hierro fundido de alto contenido de cromo, resistente al desgaste y de bajo precio, o acero fundido. Opciones de sello: Las bombas para lodos de la serie ZJ están disponibles con un impulsor y sello de empaquetadura combinados o con un sello mecánico. La salida de la bomba puede girarse en ocho ángulos diferentes, a intervalos de 45 grados, para adaptarse a sus necesidades.
1.Alta eficiencia: El diseño de la bomba de lodos le permite mantener una alta eficiencia al transportar líquidos que contienen partículas sólidas, reduciendo el consumo de energía.
2. Resistente al desgaste: Las palas y la carcasa de la bomba de lodos están hechas de materiales resistentes al desgaste y tienen una larga vida útil.
3. Universal: El diseño de la bomba de lodos le permite adaptarse a una variedad de entornos de trabajo y requisitos, y puede usarse ampliamente en varios campos industriales.
4. Confiable: La bomba de lodo tiene un diseño simple y menos componentes, por lo que tiene una alta confiabilidad.
5.Ecológica: La bomba de lodos procesa eficazmente escorias y aguas residuales, contribuyendo así a la protección del medio ambiente.
6.Alta resistencia a la corrosión.

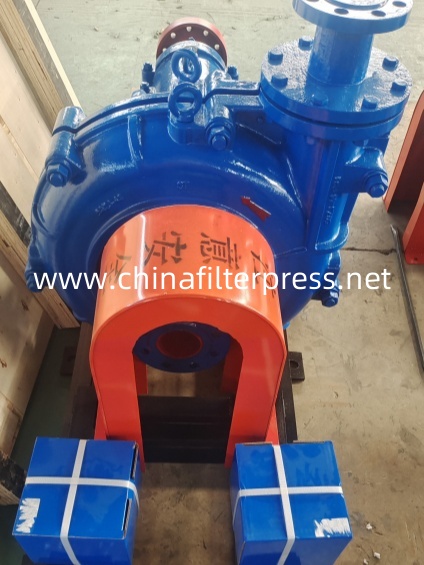

Como bomba de alimentación de filtros prensa, la bomba de lodos ZJ se utiliza ampliamente en industrias como la minería, la generación de energía, la metalurgia, el carbón, los materiales de construcción y el petróleo.
| Modelo | Potencia máxima del motor auxiliar(Kw) | Rendimiento de purificación de agua | Tamaño máximo de partícula (mm) |
Peso de la bomba (Kg) |
||||
| Caudal (m3/h) |
Altura (m) |
Velocidad (r/min) |
Eficiencia máxima (%) |
Altura neta positiva de succión (NPSH) (m) |
||||
| 350ZJ-I-F100 | 560 | 526-2339 | 14.9-62.8 | 300-590 | 77.6 | 4.4 | 96 | 5465 |
| 350ZJ-I-C104 | 560 | 1335-3300.6 | 36.6-66.9 | 490-590 | 77.6 | 7.3 | 180 | 5465 |
| 350ZJ-I-C100 | 710 | 834-3502 | 11.1-60.0 | 300-593 | 73 | 7.4 | 160 | 7120 |
| 350ZJ-I-A85 | 710 | 1025-3741 | 12.3-62.3 | 400-742 | 77.2 | 10.5 | 100 | 5461 |
| 350ZJ-I-A80 | 630 | 837-3575 | 8.4-56.4 | 400-742 | 75.7 | 10.5 | 92.8 | 4920 |
| 300ZJ-I-A100 | 450 | 464-1826 | 15.3-65.2 | 300-590 | 81.1 | 3 | 88 | 5265 |
| 300ZJ-I-A95 | 400 | 441-1735 | 13.8-58.8 | 300-590 | 78.1 | 3 | 88 | 5220 |
| 300ZJ-I-A90 | 560 | 505-1844 | 21.2-79.9 | 400-730 | 82.8 | 3.9 | 85 | 5005 |
| 300ZJ-I-C90 | 400 | 604-2392 | 10.9-50.9 | 300-590 | 78.6 | 3.6 | 160 | 6290 |
| 300ZJ-I-A85 | 450 | 477-1742 | 18.9-71.3 | 400-730 | 79.8 | 3.8 | 85 | 4965 |
| 300ZJ-I-A70 | 630 | 635-2333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3560 |
| 300ZJ-I-A65 | 500 | 589-2166 | 13.8-66.2 | 490-980 | 77.4 | 3.7 | 92 | 3531 |
| 300ZJ-I-A56 | 250 | 395-1568 | 9.7-46.0 | 490-980 | 80.9 | 3.5 | 96 | 3030 |
| 250ZJ-I-A103 | 560 | 402-1573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5085 |
| 250ZJ-I-A96 | 560 | 403-1466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5035 |
| 250ZJ-I-A90 | 450 | 378-1374 | 22.3-82.4 | 400-730 | 73.8 | 3.4 | 69 | 4980 |
| 250ZJ-I-A85 | 800 | 376-1504 | 30.1-128.7 | 490-980 | 76.5 | 3.5 | 76 | 4530 |
| 250ZJ-I-A83 | 800 | 367-1469 | 28.7-122.7 | 490-980 | 75.5 | 3.5 | 76 | 4514 |
| 250ZJ-I-A80 | 710 | 354-1416 | 26.7-114.0 | 490-980 | 73.5 | 3.4 | 76 | 4490 |
| 250ZJ-I-C80 | 450 | 451-1790 | 7.4-38.3 | 300-592 | 75.1 | 3.3 | 144 | 5203 |
| 250ZJ-I-A78 | 630 | 415-1796 | 21.1-102.5 | 490-980 | 71.5 | 3.2 | 76 | 4474 |
| 250ZJ-I-A75 | 560 | 300-1480 | 20.8-97.5 | 490-980 | 77.5 | 3 | 72 | 3480 |
| 250ZJ-I-A73 | 500 | 292-1441 | 19.7-92.4 | 490-980 | 76.5 | 3 | 72 | 3466 |
| 250ZJ-I-A70 | 450 | 280-1381 | 18.1-84.9 | 490-980 | 74.5 | 2.9 | 72 | 3446 |
| 250ZJ-I-A68 | 450 | 272-1342 | 17.1-80.1 | 490-980 | 73.5 | 2.7 | 72 | 3432 |
| 250ZJ-I-A65 | 315 | 299-1249 | 15.4-71.0 | 490-980 | 76.9 | 3 | 72 | 3020 |
| 250ZJ-I-A63 | 315 | 290-1211 | 14.4-66.7 | 490-980 | 75.9 | 3 | 72 | 3008 |
| 250ZJ-I-A60 | 280 | 276-1153 | 13.1-60.5 | 490-980 | 73.9 | 2.8 | 72 | 2991 |
| 200ZJ-I-A85 | 560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4110 |
| 200ZJ-I-A75 | 355 | 225-900 | 22.8-102.9 | 490-980 | 74.1 | 3 | 56 | 3070 |
| 200ZJ-I-A73 | 355 | 219-876 | 21.6-97.5 | 490-980 | 73.1 | 3 | 56 | 3056 |
| 200ZJ-I-A70 | 315 | 205-976 | 19.4-86.41 | 490-980 | 75.6 | 2.8 | 56 | 2465 |
| 200ZJ-I-A68 | 315 | 199-948 | 8.3-81.5 | 490-980 | 74.6 | 2.8 | 56 | 2453 |
| 200ZJ-I-A65 | 250 | 235-950 | 16.4-72.0 | 490-980 | 79.6 | 2.5 | 62 | 2323 |
| 200ZJ-I-A63 | 250 | 228-921 | 15.4-67.6 | 490-980 | 78.6 | 2.5 | 62 | 2311 |
| 200ZJ-I-A60 | 185 | 218-870 | 13.9-62.0 | 490-980 | 83.5 | 2.5 | 62 | 2223 |
| 200ZJ-I-A58 | 185 | 211-841 | 13.0-57.9 | 490-980 | 82.5 | 2.5 | 62 | 2214 |
| 200ZJG-I-B45 | 132 | 85-538 | 10.5-72.9 | 700-1480 | 68 | 10.7 | 28 | 1531 |
| 150ZJ-I-A71 | 220 | 142-552 | 21.8-93.8 | 490-980 | 69.8 | 2.4 | 48 | 2263 |
| 150ZJ-I-A70 | 185 | 93-401 | 20.2-91.2 | 490-980 | 62.3 | 2 | 37 | 2245 |
| 150ZJ-I-A65 | 200 | 150-600 | 17.4-75.7 | 490-980 | 70.8 | 2.5 | 48 | 2223 |
| 150ZJ-I-A63 | 185 | 146-582 | 16.3-71.1 | 490-980 | 69.8 | 2.5 | 48 | 2211 |
| 150ZJ-I-A60 | 160 | 135-550 | 14.7-63.5 | 490-980 | 75.9 | 2.5 | 48 | 2203 |
| 150ZJ-I-A58 | 132 | 131-532 | 13.7-59.3 | 490-980 | 74.9 | 2.5 | 48 | 2033 |
| 150ZJ-I-C58 | 160 | 134-596 | 12.8-61.0 | 490-980 | 69.1 | 2 | 75 | 2063 |
| 150ZJ-I-A57 | 110 | 95-427 | 13.2-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2023 |
| 150ZJ-I-A55 | 110 | 124-504 | 12.3-53.4 | 490-980 | 72.9 | 2.3 | 48 | 2019 |
| 150ZJ-I-A50 | 75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1735 (1648) |
| 150ZJ-I-A48 | 75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728 (1641) |
| 150ZJG-I-B45 | 110 | 105-458 | 10.9-72.5 | 700-1480 | 65.4 | 7.3 | 25.6 | 1576 (1433) |
| 150ZJ-I-C42 | 132 | 142-550 | 12.1-62.8 | 700-1480 | 77.1 | 2.2 | 69 | 1605 (1518) |
| 100ZJ-I-A50 | 160 | 85-360 | 20.5-100.2 | 700-1480 | 69.6 | 2.5 | 34 | 1475 (1388) |
| 100ZJ-I-A46 | 132 | 79-331 | 17.3-84.8 | 700-1480 | 67.6 | 2.3 | 34 | 1461 (1374) |
| 100ZJ-I-A42 | 90 | 66-275 | 14.7-70.8 | 700-1480 | 71 | 2.5 | 35 | 1075 (1021) |
| 100ZJ-I-A39 | 75 | 61-255 | 12.6-61.0 | 700-1480 | 39 | 2.4 | 35 | 1064 (1010) |
| 100ZJ-I-B42 | 90 | 83-365 | 12.7-66.8 | 700-1480 | 71.6 | 2.5 | 40 | 1085 (1031) |
| 100ZJG-I-B42 | 75 | 45-205 | 9.7 | 700-1480 | 63.2 | 1.8 | 18 | 1080 (990) |
| 100ZJ-I-A36 | 55 | 61-245 | 49.5 | 700-1480 | 71.6 | 2 | 32 | 1010 (956) |
| 100ZJ-I-A33 | 45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003 (949) |
| 80ZJ-I-A52 | 160 | 51-242 | 22.1-109.8 | 700-1480 | 56.3 | 2.1 | 21 | 1465 (1378) |
| 80ZJ-I-A42 | 75 | 61-204 | 14.4-70.4 | 700-1480 | 66.7 | 2.5 | 24 | 1053 (963) |
| 80ZJ-I-A39 | 55 | 57-189 | 12.4-60.7 | 700-1480 | 64.7 | 2.4 | 24 | 1042 (952) |
| 80ZJ-I-A36 | 45 | 46-190 | 9.6-51.4 | 700-1480 | 67.7 | 2.5 | 24 | 980 (926) |
| 80ZJ-I-A33 | 37 | 43-174 | 8.0-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973 (919) |
| 65ZJ-I-A30 | 15 | 23-79 | 7.4-34.8 | 700-1460 | 63.5 | 2 | 19 | 504 (512) |
| 65ZJ-I-A27 | 11 | 20-71 | 6.0-28.2 | 700-1460 | 61.5 | 1.8 | 19 | 500 (508) |
| 50ZJ-I-A50 | 90 | 27-111 | 22.3-110.7 | 700-1480 | 45.1 | 3 | 13 | 1378 |
| 50ZJ-I-A46 | 55 | 23-94 | 17.9-85.8 | 700-1480 | 44.7 | 1.4 | 14 | 1082 (992) |
| 50ZJ-I-A33 | 18.5 | 12-54 | 7.7-42.5 | 700-1480 | 42.1 | 2.9 | 13 | 537 (545) |
| 40ZJ-I-A19 | 15 | 8.0-34.9 | 12.8-57.1 | 1430-2930 | 58.8 | 1.3 | 11 | 173 |
| 40ZJ-I-A17 | 7.5 | 4.5-23.4 | 9.1-44.6 | 1400-2900 | 52.4 | 2.5 | 11 | 121 (127) |
