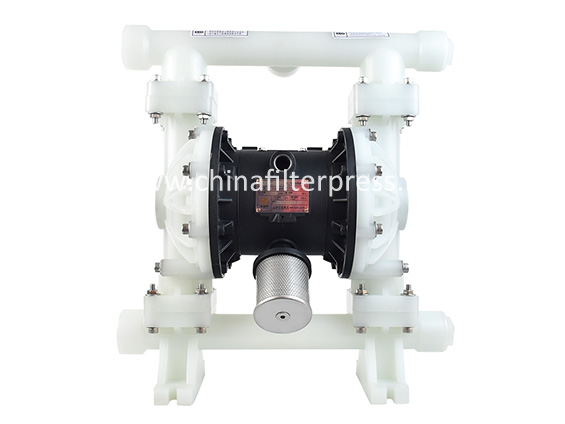

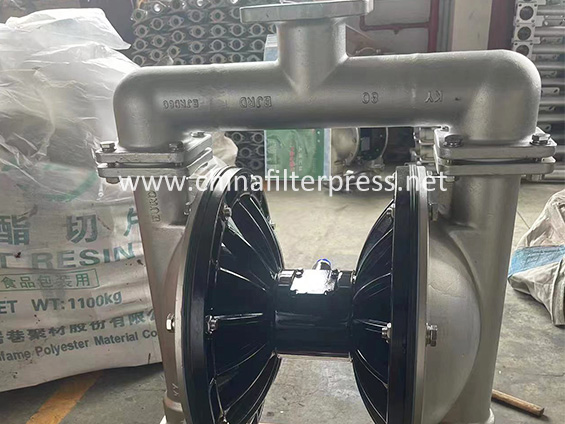

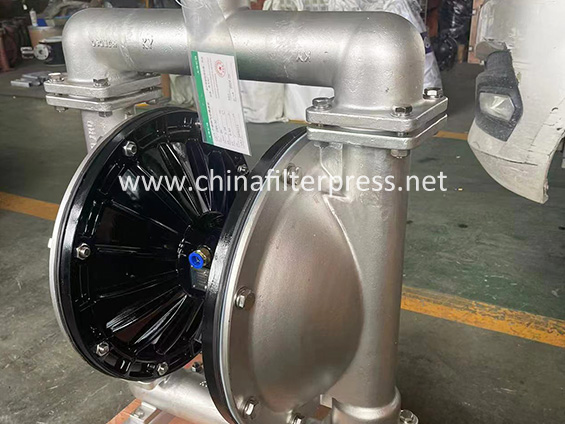

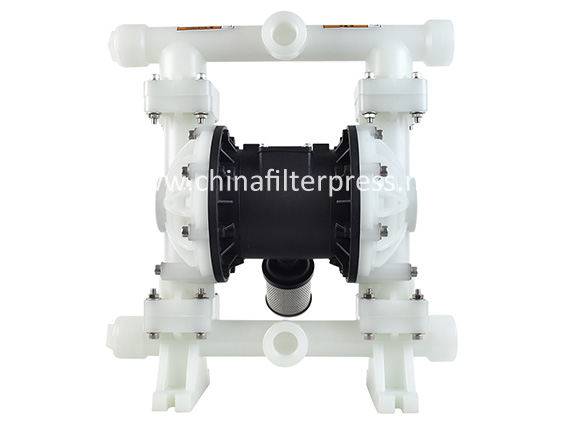

La bomba de diafragma neumática es un nuevo tipo de maquinaria de transporte que utiliza aire comprimido como fuente de energía y puede bombear completamente todo tipo de líquidos corrosivos. Se puede colocar en diversas ocasiones especiales para bombear diversos medios que las bombas convencionales no pueden bombear. También se puede dividir en hierro fundido, acero inoxidable, aleación de aluminio, fluoroplásticos, etc. según los requisitos del usuario.
La bomba de diafragma neumática es un nuevo tipo de maquinaria de transporte que utiliza aire comprimido como fuente de energía y puede bombear completamente todo tipo de líquidos corrosivos. Se puede colocar en diversas ocasiones especiales para bombear diversos medios que las bombas convencionales no pueden bombear. También se puede dividir en hierro fundido, acero inoxidable, aleación de aluminio, fluoroplásticos, etc. según los requisitos del usuario.
El diafragma es impulsado por aire comprimido para moverse alternativamente, logrando así la succión y descarga de líquido. La bomba de diafragma neumática se compone principalmente de dos cámaras de trabajo simétricas, cada una de las cuales está equipada con un diafragma elástico, y los dos diafragmas están conectados entre sí mediante una biela. Cuando el aire comprimido ingresa a la válvula de distribución de aire, empuja el diafragma de un lado para moverse hacia afuera, mientras que el diafragma del otro lado se mueve hacia adentro, formando una acción de bombeo.
1. No es necesario llenar de agua, altura de succión de hasta 5 m, altura de hasta 70 m, presión de salida ≥6 bar.
2. El flujo es amplio y el rendimiento es bueno, permitiendo que el diámetro máximo de partícula pase hasta alcanzar los 10 mm. Al bombear lodo e impurezas, se produce poco desgaste en la bomba.
3. La altura y el caudal se pueden ajustar de forma continua a través de la apertura de la válvula de aire (la presión de aire se ajusta entre 1 y 7 bar).
4. No requiere electricidad y es seguro y confiable para usar en lugares inflamables y explosivos.
5. Puede trabajar mientras está sumergido en el medio.
6. Fácil de usar, operación confiable y arranque y parada simplemente abriendo y cerrando la válvula de gas.
7. Puede transportar líquidos relativamente viscosos (viscosidad inferior a 10.000 centipoise).
8. Esta bomba no requiere lubricación con aceite y, aunque funcione en vacío, no tendrá ningún impacto en la bomba. Esta es la característica más importante de esta bomba.
Las bombas de diafragma neumáticas se utilizan ampliamente en campos industriales que requieren tanto rendimiento como fácil mantenimiento, como partículas finas, alta viscosidad, volatilidad, inflamabilidad y explosión, ácidos y álcalis fuertes, corrosividad y otras ocasiones industriales exigentes. También son adecuadas para alimentos, medicina, ingeniería de túneles y otros campos. El transporte de líquidos direccional estable es ampliamente reconocido y utilizado.
| Modelo | Flujo máximo(L/min) | Presión máxima de salida(Bar) | Distancia de succión(m) | Diámetro máximo de partícula permitido(mm) | Consumo máximo de aire(L/min) |
| QBY10 | 16 | 6.9 | 5 | 1 | 300 |
| QBY15 | 20 | 6.9 | 5 | 1 | 300 |
| QBY25 | 100 | 6.9 | 5 | 2.5 | 600 |
| QBY40 | 140 | 6.9 | 5 | 4.5 | 600 |
| QBY50 | 240 | 6.9 | 5 | 8 | 900 |
| QBY65 | 280 | 6.9 | 5 | 8 | 900 |
| QBY80 | 400 | 6.9 | 5 | 10 | 1500 |
| QBY100 | 480 | 6.9 | 5 | 10 | 1500 |
