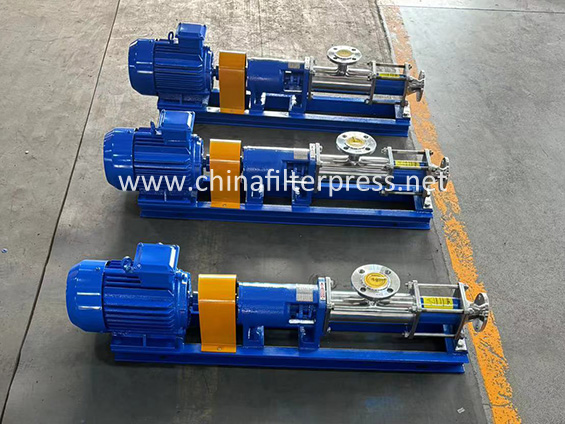

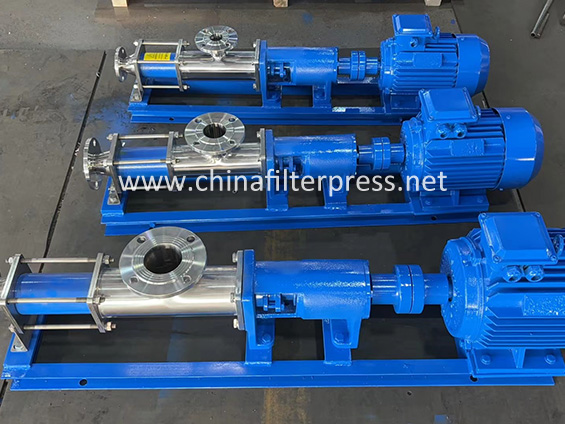

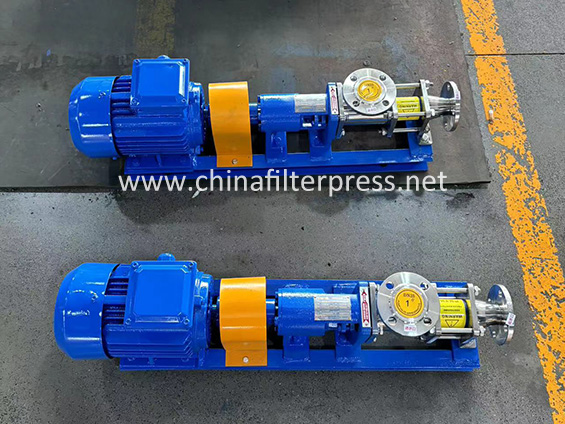

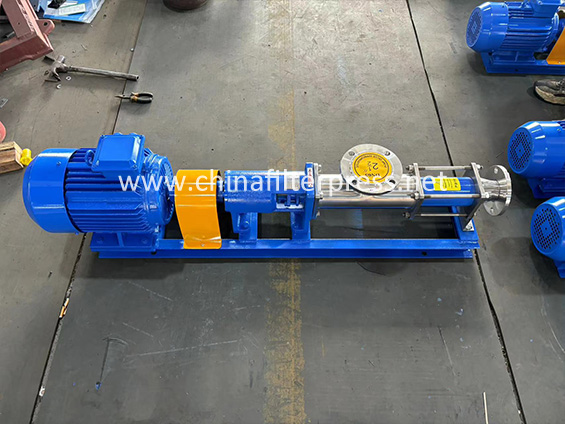

La bomba de tornillo simple de la serie G es una bomba de desplazamiento positivo de tipo rotor. Se basa en el engrane del tornillo y el buje para producir cambios de volumen en la cámara de succión y la cámara de descarga para transportar líquido. Es una bomba de tornillo cerrada con engrane interno. Las partes de trabajo principales están compuestas por un buje con una cavidad espiral de doble cabezal y un tornillo espiral de un solo cabezal que engrana con él en la cavidad del estator.
La bomba de tornillo simple de la serie G es una bomba de desplazamiento positivo de tipo rotor. Se basa en el engrane del tornillo y el buje para producir cambios de volumen en la cámara de succión y la cámara de descarga para transportar líquido. Es una bomba de tornillo cerrada con engrane interno. Las partes de trabajo principales están compuestas por un buje con una cavidad espiral de doble cabezal y un tornillo espiral de un solo cabezal que engrana con él en la cavidad del estator.
La transmisión de la bomba monotornillo tipo G puede ajustar el caudal ajustando la velocidad para lograr el objetivo de controlar el caudal. También puede accionarse directamente mediante un acoplamiento o mediante el uso de motores de alta velocidad, correas trapezoidales, cajas de cambios y otros dispositivos para cambiar la velocidad.
El estator elástico con una cavidad helicoidal especial se acopla con el rotor con un gran paso y una gran altura de diente, formando una línea de sellado continua en la cavidad del estator para separar la cavidad de succión de la cavidad de extrusión. Cuando el rotor gira, la cavidad se mueve continuamente en la dirección de descarga, de modo que el material se succiona y descarga continuamente.
Los componentes principales de la bomba de un solo tornillo tipo G incluyen la cámara de descarga, el rotor, el estator, la junta universal, el eje intermedio, la cámara de succión, el sello del eje y los componentes del asiento del cojinete.
1. Estructura simple y funcionamiento estable.
2. Amplia gama de aplicaciones, puede transportar materiales fluidos e incluso no fluidos.
3. El medio no se agitará, apretará ni cortará durante el proceso de bombeo.
4. Alta eficiencia, el volumen de transporte es proporcional a la velocidad de rotación y el volumen de transporte se puede ajustar mediante frecuencia variable.
5. Fuerte capacidad de autocebado, adecuado para materiales viscosos.
6. La posición de instalación de la bomba se puede inclinar a voluntad.
7. Tamaño pequeño, peso ligero, bajo nivel de ruido y fácil mantenimiento.
La bomba de tornillo es la bomba de alimentación más utilizada para los filtros prensa. Como bomba de alimentación, generalmente utilizamos una bomba de tornillo simple, que tiene las ventajas de un flujo estable, una succión fuerte, un bajo nivel de ruido, una alta eficiencia y la capacidad de transportar materiales viscosos. Ampliamente utilizado en las industrias química, farmacéutica, cervecera, papelera, alimentaria y otras.
| Modelo | Flujo | Presión | Velocidad máxima permitida | Potencia del motor | NPSH requerido | Diámetro de la brida de entrada | Diámetro de la brida de salida | Diámetro de partícula permitido | Longitud de fibra permitida |
| (m³/h) | (Mpa) | (r/min) | (kW) | (m) | (mm) | (mm) | (mm) | (mm) | |
| G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 | |||||||
| G25-1 | 2 | 0.6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
| G25-2 | 1.2 | 2.2 | |||||||
| G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| G30-2 | 1.2 | 3 | |||||||
| G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| G35-2 | 1.2 | 4 | |||||||
| G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| G40-2 | 1.2 | 5.5 | |||||||
| G50-1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 | |||||||
| G60-1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 | |||||||
| G70-1 | 45 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| G70-2 | 1.2 | 15 | |||||||
| G85-1 | 60 | 0.6 | 720 | 15 | 150 | 150 | 10 | 80 | |
| G85-2 | 1.2 | 450 | 22 | ||||||
| G105-1 | 80 | 0.6 | 400 | 22 | 200 | 200 | 15 | 110 | |
| G105-2 | 1.2 | 350 | 30 | ||||||
| G135-1 | 120 | 0.6 | 350 | 37 | 250 | 250 | 20 | 150 | |
| G135-2 | 1.2 | 280 | —— |
