El sistema automático de compuertas de recolección de líquido del filtro prensa recoge y desvía el filtrado para evitar salpicaduras y garantizar la limpieza. Consta de una compuerta, un tanque de recolección de líquido y un dispositivo de accionamiento. Es automatizado y eficiente y se utiliza ampliamente en industrias como la química, farmacéutica, minera y de tratamiento de aguas residuales.
El sistema automático de compuertas de recolección de líquido del filtro prensa recoge y desvía el filtrado para evitar salpicaduras y garantizar la limpieza. Consta de una compuerta, un tanque de recolección de líquido y un dispositivo de accionamiento. Es automatizado y eficiente y se utiliza ampliamente en industrias como la química, farmacéutica, minera y de tratamiento de aguas residuales.
El sistema de recolección de líquido por aletas del filtro prensa es un componente importante del filtro prensa. Se utiliza principalmente para recoger y guiar el goteo entre las placas filtrantes debido a la fuga capilar de la tela filtrante durante el proceso de filtración, asegurando la limpieza del entorno de trabajo y la recolección efectiva del filtrado.
El diseño de la solapa le permite girar dentro de un cierto rango de ángulo. Cuando el filtro prensa está en funcionamiento, la trampilla está en estado cerrado, formando un tanque recolector de líquido completo; cuando se completa la filtración y se requieren operaciones de descarga, la trampilla se puede abrir para facilitar la descarga de la torta de filtración.

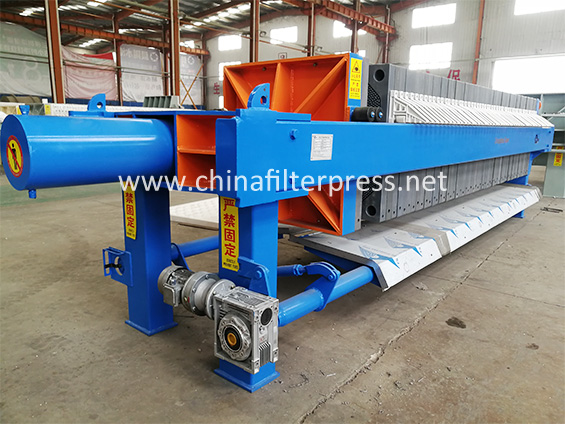

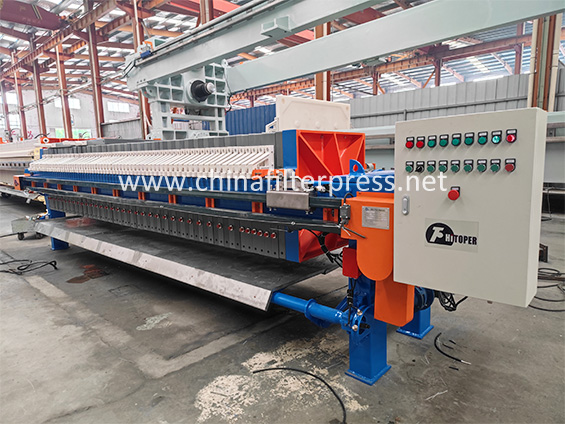

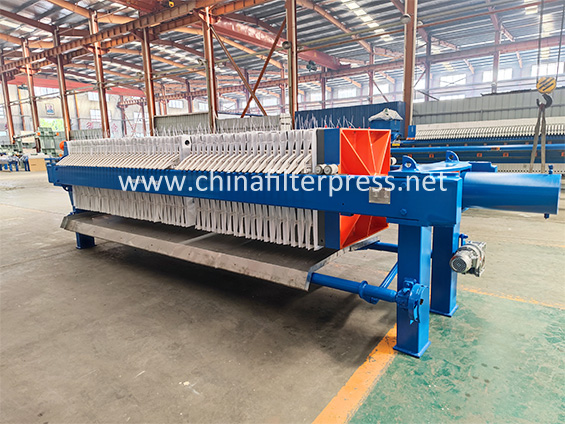

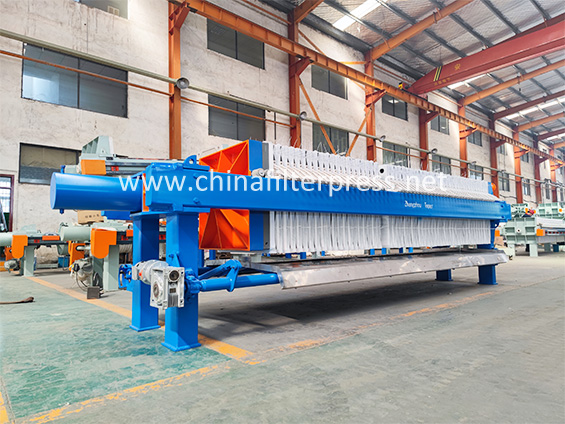

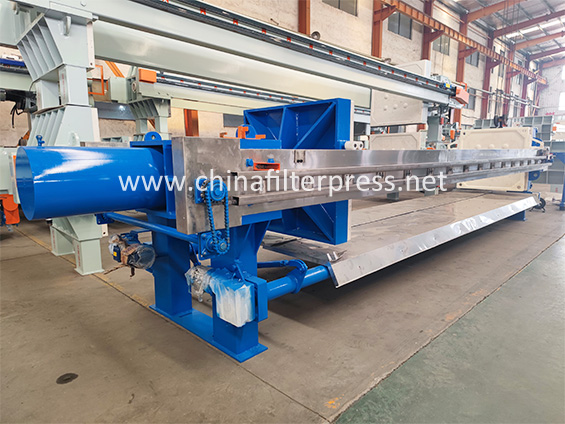

La trampilla recolectora de líquido automática diseñada por nuestra empresa se compone principalmente de una trampilla de acero inoxidable, un tanque recolector de líquido y un motor de accionamiento. La trampilla recolectora de líquido de acero inoxidable está hecha de material SS304 resistente a la corrosión, y hay un dispositivo de sellado en el borde de la trampilla para garantizar que se pueda evitar de manera efectiva que el filtrado se escape cuando está cerrada. Hay dos tipos de tanques recolectores de líquidos: tipo integrado y tipo dividido, que se pueden seleccionar según las necesidades. El dispositivo de accionamiento proporcionado por nuestra empresa es un accionamiento eléctrico, que es fácil de operar y tiene una alta precisión de control.
Durante el proceso de filtración, el filtrado fluye por los espacios entre las placas filtrantes. Como la trampilla está cerrada, el filtrado fluirá a lo largo de la trampilla hacia el tanque colector de líquido. El filtrado en el sumidero fluye hacia la salida de filtrado bajo la acción de la gravedad y la pendiente, y se recoge en el contenedor de almacenamiento de filtrado a través de la tubería. Cuando finaliza la filtración y se requiere la descarga, el dispositivo de accionamiento comienza a abrir la trampilla. En este punto, la torta de filtrado puede caer suavemente de la placa de filtrado y caer en el dispositivo de recolección que se encuentra debajo. El ángulo de apertura de la trampilla generalmente está entre 60 y 90 grados, lo que puede garantizar la descarga suave de la torta de filtrado sin ocupar demasiado espacio.
La recolección de filtrado es eficiente y puede recolectar eficazmente el filtrado, reducir la pérdida del filtrado y mejorar la eficiencia de todo el proceso de filtro prensa. Mejorar el entorno de trabajo y mantener limpio el lugar de trabajo es beneficioso para la salud y la seguridad de los operadores, al tiempo que reduce el riesgo de corrosión de los equipos circundantes. El alto grado de automatización se puede vincular fácilmente con otros pasos operativos del filtro prensa (como filtración, descarga, etc.) controlando automáticamente la apertura y el cierre de la trampilla, mejorando así el grado de automatización y la eficiencia de producción del equipo.
El sistema de recolección de líquido por aletas del filtro prensa se utiliza ampliamente en muchas industrias, como la química, la farmacéutica, la minería y el tratamiento de aguas residuales. Más automatizado y duradero.
| modelo | Ancho de la placa filtrante del filtro correspondiente(mm) | peso (kg/m） |
fuerza (KW) |
Velocidad de giro (r/min) |
Dimensiones (mm) | |||
| B | B1 | B2 | B3 | |||||
| FB800 | 800×800 | 105 | 0.37 | 0.58 | 600 | 848.4 | 1000 | 1350 |
| FB1000 | 1000×1000 | 113 | 0.37 | 0.58 | 800 | 1048.4 | 1300 | 1650 |
| FB1100 | 1100×1100 | 118 | 0.37 | 0.58 | 800 | 1048.4 | 1350 | 1700 |
| FB1250 | 1250×1250 | 130 | 0.37 | 0.58 | 900 | 1148.4 | 1500 | 1850 |
| FB1500 | 1500×1500 | 146 | 0.55 | 0.58 | 1000 | 1458.4 | 2000 | 2300 |
| FB2000 | 2000×2000 | 160 | 0.55 | 0.58 | 1200 | 1658.4 | 2600 | 2900 |
