El filtro laminado de acero inoxidable es un filtro de líquidos de precisión de nuevo desarrollo. Se utiliza ampliamente en las industrias química, farmacéutica, de aceites comestibles, de bebidas, de bebidas alcohólicas, de agua mineral, petrolera y de protección ambiental. Es un dispositivo ideal para filtrar, clarificar y extraer impurezas diminutas de diversos líquidos.

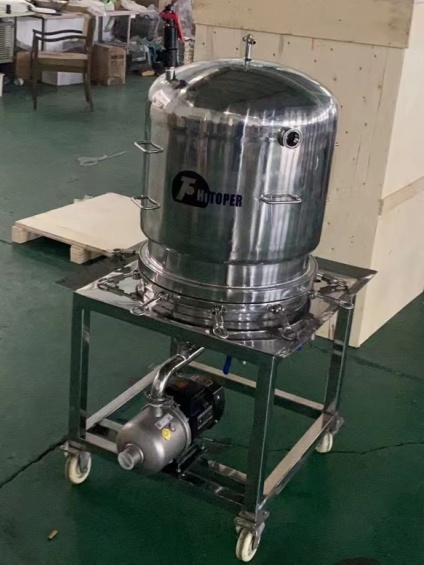

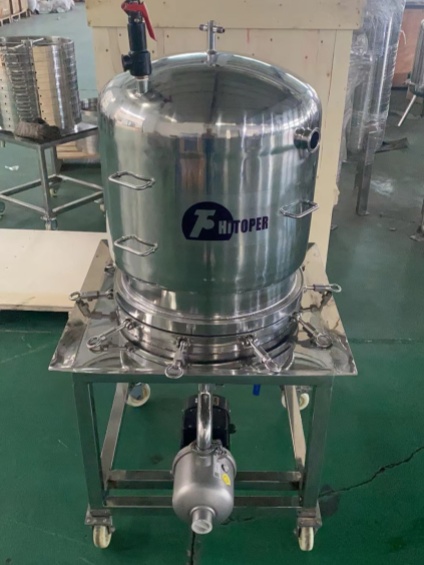

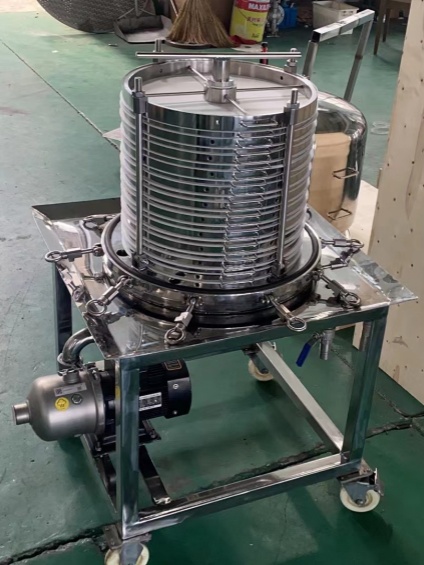

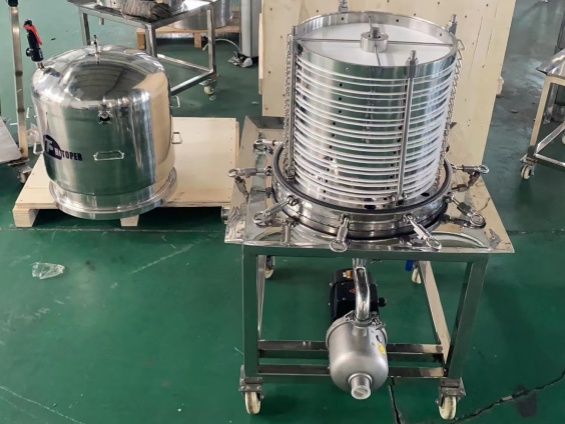

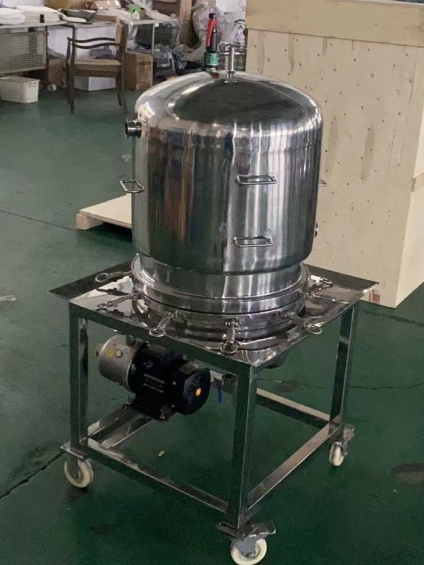

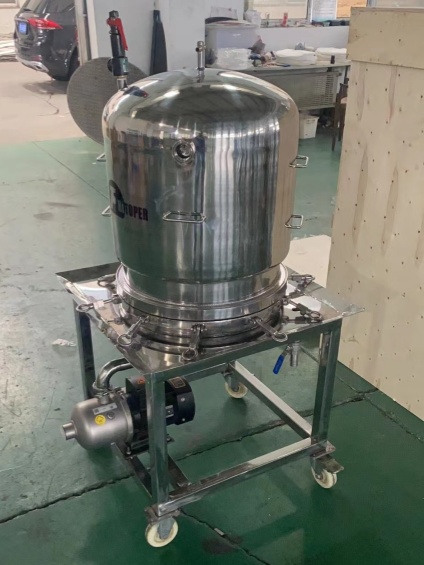

El filtro laminado de acero inoxidable es un filtro de líquidos de precisión de nuevo desarrollo. Se utiliza ampliamente en las industrias química, farmacéutica, de aceites comestibles, bebidas, alcohol, agua mineral, petróleo y protección ambiental. Es un dispositivo ideal para filtrar, clarificar y extraer impurezas diminutas de diversos líquidos. El mecanismo de filtración interno del filtro laminado de acero inoxidable consta de múltiples capas de mallas filtrantes superpuestas. Las especificaciones del filtro se pueden personalizar según el caudal deseado por el usuario. Los filtros están disponibles con o sin bomba. El filtro y la bomba están montados en una plataforma móvil, lo que permite su uso remoto para filtrar otros líquidos después de la limpieza, creando un único dispositivo para múltiples usos.
Abra la carcasa exterior y coloque la tela filtrante (o membrana filtrante, o papel de filtro) sobre y debajo de la malla, según sea necesario. Apriete la varilla de soporte, cierre el prensaestopas y apriete los pernos de la brida para sellar. Abra la válvula de escape y la válvula de entrada de líquido para permitir que el líquido crudo entre en el filtro bajo presión. Cuando el líquido crudo llene el filtro, cierre la válvula de escape. Se mantiene cierta presión dentro del filtro. Bajo esta presión, el líquido crudo entra en la cámara y permea a través de la tela filtrante (o membrana filtrante, o papel de filtro) con la finura requerida, lo que resulta en un filtrado de calidad. Las impurezas finas son capturadas por la tela filtrante (o membrana filtrante, o papel de filtro) y retenidas dentro de la cámara, completando así el proceso de filtración. Durante el proceso de filtración, el operador debe monitorear el manómetro. Cuando la aguja del manómetro sube de 2 kg, indica que hay una gran cantidad de material en el contenedor y es necesario abrirlo y limpiarlo.
Fabricado en acero inoxidable SUS316L o SUS304 de alta calidad, este filtro apilado de acero inoxidable ofrece una fabricación superior, un rendimiento seguro y estable, resistencia a la corrosión, durabilidad, una estructura innovadora, fácil manejo, flexibilidad, ahorro de energía y adaptabilidad. Este versátil dispositivo de filtración se caracteriza por una gran área de filtración de líquido por unidad de área, alta velocidad, alto caudal y alta eficiencia.
1. El filtro apilado soporta presiones de 0,1 a 0,8 MPa y es hermético. La compresión mecánica y las conexiones de brida completamente selladas eliminan las fugas.
2. El filtro apilado puede alcanzar un caudal máximo de 200 toneladas/hora. Este sistema utiliza una entrada DN40, DN50 o DN80, que a su vez se divide en dos o tres entradas. Cada marco de filtro tiene de 6 a 8 orificios en el centro de la cámara para la filtración, y luego sale a través de múltiples orificios en el centro de la placa de malla. La salida es DN40, DN50 o DN80, lo que garantiza un flujo de entrada y salida, asegurando altos caudales y acortando los ciclos de filtración.
3. El filtro apilado ofrece una amplia área de filtración, un tamaño compacto y un tamaño mínimo. Esta máquina utiliza placas de doble malla para garantizar una amplia área de filtración, a la vez que es ligera y fácil de operar.
4. El filtro apilado de placas y marcos cuenta con un sistema de recirculación único y una válvula de drenaje interna, lo que lo hace ideal para la industria de la filtración con carbón activado. (La altura del marco del filtro varía de 1,5 cm a 10 cm).
5. El filtro apilado es adecuado para aplicaciones de filtración farmacéutica y química fina donde las bajas temperaturas del líquido, la cristalización y los caudales lentos suponen un reto. Esta máquina se puede calentar con vapor, agua caliente o un tubo calefactor eléctrico, y está encamisada, pudiendo construirse con tres capas.
Este filtro apilado de acero inoxidable se puede utilizar para filtración primaria, decoloración, descarbonización, filtración profunda, filtración semifina y filtración fina. Se utiliza ampliamente en las industrias química, farmacéutica, de aceites comestibles, de bebidas, de bebidas alcohólicas, de agua mineral, petrolera y de protección ambiental. Es un dispositivo ideal para filtrar, clarificar y extraer impurezas diminutas de diversos líquidos.
| Modelo | Número de capas | Área de filtración (m²) | Tamaño del medio filtrante (mm) | Presión de filtración (MPa) | Caudal teórico de agua (t/h) | Capacidad de carbón activo (kg) |
| TB-Ф300H | 10 | 0.7 | Ф310 | 0.2-0.6 | 3 | 1-4 |
| TB-Ф300H | 20 | 1.4 | Ф310 | 0.2-0.6 | 6 | 45724 |
| TB-Ф300H | 30 | 2.1 | Ф310 | 0.2-0.6 | 8 | 45759 |
| TB-Ф400H | 20 | 2.5 | Ф410 | 0.2-0.6 | 10 | 5-18 |
| TB-Ф400H | 30 | 3.7 | Ф410 | 0.2-0.6 | 15 | 45891 |
| TB-Ф400H | 40 | 5 | Ф410 | 0.2-0.6 | 20 | 45960 |
| TB-Ф500H | 20 | 3.9 | Ф510 | 0.2-0.6 | 16 | 45989 |
| TB-Ф500H | 40 | 7.8 | Ф510 | 0.2-0.6 | 31 | 22-56 |
| TB-Ф600H | 20 | 5.6 | Ф610 | 0.2-0.6 | 22 | 20-50 |
| TB-Ф600H | 30 | 8.4 | Ф610 | 0.2-0.6 | 33 | 30-80 |
| TB-Ф600H | 40 | 11.3 | Ф610 | 0.2-0.6 | 45 | 40-100 |
| TB-Ф700H | 20 | 7.7 | Ф710 | 0.2-0.6 | 30 | 30-100 |
| TB-Ф700H | 40 | 15.3 | Ф710 | 0.2-0.6 | 62 | 50-150 |
| TB-Ф800H | 30 | 15 | Ф810 | 0.2-0.6 | 70 | 50-150 |
| TB-Ф800H | 40 | 20 | Ф810 | 0.2-0.6 | 80 | 70-200 |
| TB-Ф1000H | 30 | 23.5 | Ф1010 | 0.2-0.6 | 95 | 100-300 |
| TB-Ф1000H | 40 | 31.4 | Ф1010 | 0.2-0.6 | 130 | 150-400 |
| Nota: Las dimensiones de este equipo se pueden personalizar según las necesidades del cliente. | ||||||
